Il funzionamento degli umidificatori a elettrodi immersi si basa su un principio fisico molto semplice. Poiché la comune acqua potabile contiene una certa quantità di sali minerali disciolti, ed è quindi leggermente conduttiva, applicando una tensione a degli elettrodi metallici immersi in essa, si ottiene un passaggio di corrente elettrica che la riscalda (effetto Joule) fino all’ebollizione, producendo vapore.
La quantità di vapore prodotto è proporzionale alla corrente elettrica, la quale a sua volta è proporzionale al livello dell’acqua.
La corrente elettrica viene misurata da un trasformatore amperometrico: controllando il livello dell’acqua per mezzo dell’elettrovalvola di riempimento e dell’evaporazione stessa, si modula la corrente e, di conseguenza, la produzione di vapore. A causa dell’evaporazione il livello dell’acqua diminuisce e deve quindi essere reintegrato. Poiché il vapore non trasporta sali minerali, l’acqua aumenta la propria concentrazione salina e quindi la conducibilità, e viene automaticamente e periodicamente diluita, scaricandone una parte per mezzo dell’elettrovalvola o della pompa di scarico e sostituendola con acqua di alimentazione.
Inoltre, con il tempo il calcare si deposita e occupa parte del cilindro, che deve essere sostituito o pulito. Il principio è semplice, ma la realizzazione di un umidificatore a elettrodi immersi che garantisca sicurezza d’uso e affidabilità nel tempo richiede uno studio accurato e lunghe prove.
Rispetto agli umidificatori a resistenze immerse o a gas, a cui sono complementari, gli umidificatori a elettrodi immersi:
• hanno un prezzo d’acquisto più conveniente;
• funzionano con acqua potabile (non completamente demineralizzata né addolcita);
• richiedono la sostituzione (o pulizia) periodica del cilindro;
• hanno una modulazione adatta per applicazioni comfort o industriali senza requisiti estremi.
CAREL costruisce umidificatori a elettrodi immersi dagli anni ’70 e trae un vantaggio decisivo dal proprio know-how nel campo dei controlli elettronici: precisione nella regolazione, affidabilità dell’elettronica, software di controllo sofisticato e completo.

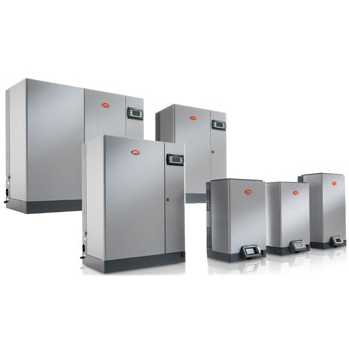

Le soluzioni CAREL per gli umidificatori a elettrodi immersi sono humiSteam e compactSteam
| VANTAGGI |
– sistema AFS (Anti Foaming System): rileva e gestisce la schiuma per evitare l’emissione di gocce insieme al vapore; – cilindri di grandi dimensioni con elettrodi zincati e filtro anticalcare sul fondo, per una lunga durata senza manutenzione. Sono disponibili anche cilindri apribili e ignifughi; – produzione di vapore con modulazione continua dal 20% alla portata massima (dal 10% per i modelli con due cilindri); – sensore di conducibilità integrato e software di controllo per ottimizzare efficienza energetica e costi di manutenzione con prestazioni costanti durante la vita del cilindro; – scelta fra tre controlli: “Y” (proporzionale o ON/OFF da regolatore esterno e display a icone), “X” (modulante con regolatore integrato basato sulla tecnologia pCO e display alfanumerico e grafico con testi e messaggi estesi), “W” (simile al controllo “X” ma dedicato ai bagni turchi); – Il modello “X” gestisce una sonda limite, che permette di limitare l’umidità relativa massima in mandata, evitando la formazione di condensa in condotta. |
| Caratteristiche | UE001 | UE003 | UE005 | UE008 | UE009 | UE010 | UE015 | UE018 | UE025 | UE035 | UE045 | UE065 | UE090 | UE130 |
| Generali | ||||||||||||||
| Produzione nominale di vapore (kg/h) | 1,5 | 3 | 5 | 8 | 9 | 10 | 15 | 18 | 25 | 35 | 45 | 65 | 90 | 130 |
| Potenza elettrica assorbita (kW) | 1,12 | 2,25 | 3,75 | 6,00 | 6,75 | 7,50 | 11,25 | 13,5 | 18,75 | 26,25 | 33,75 | 48,75 | 67,5 | 97,5 |
| Alimentazione (altre tensioni a richiesta) | ||||||||||||||
| • 200, 208 o 230 Vac (+10…-15%), 50/60 Hz monofase |  | | | | ||||||||||
| • 200, 208, 230 Vac (+10…-15%), 50/60 Hz trifase | | | | | | | | | ||||||
| • 400, 460, 575 Vac (+10…-15%), 50/60 Hz, trifase | | | | | | | | | | | | | ||
| Connessione vapore (mm) | Ø 22/30 | Ø 22/30 | Ø 30 | Ø 30 | Ø 30 | Ø 30 | Ø 30 | Ø 30 | Ø 40 | Ø 40 | Ø 40 | Ø 2×40 | Ø 2×40 | Ø 4×40 |
| Limiti pressione di mandata (Pa) | 0…1500 | 0…1500 | 0…1300 | 0…1300 | 0…1350 | 0…1350 | 0…1350 | 0…1350 | 0…2000 | 0…2000 | 0…2000 | 0…2000 | 0…2000 | 0…2000 |
| Numero boiler | 1 | 1 | 2 | |||||||||||
| Condizioni di funzionamento | 1T40 °C, 10…90% U.R. non condensante | |||||||||||||
| Condizioni di immagazzinamento | -10T70 °C, 5…95% U.R. non condensante | |||||||||||||
| Grado di protezione | IP20 | |||||||||||||
| Carico acqua | ||||||||||||||
| Connessione | 3/4”G maschio | |||||||||||||
| Limiti di temperatura (°C) | 1T40 | |||||||||||||
| Limiti di pressione acqua (MPa-bar) | 0,1…0,8 – 1…8 | |||||||||||||
| Portata istantanea (l/m) | 0,6 | 1,1 | 5,85 | 7 | 14 | |||||||||
| Durezza totale (°fH) | ≤40 | |||||||||||||
| Limiti di conducibilità (µS/cm) | 75…1250 | |||||||||||||
| Scarico acqua | ||||||||||||||
| Connessione | Ø 40 | |||||||||||||
| Temperatura (°C) | ≤100 | |||||||||||||
| Portata istantanea (l/m) | 7 | 22,5 | 45 | |||||||||||
| Distributore ventilato | ||||||||||||||
| Numero | 1 | 2 | 3 | |||||||||||
| Tipo | VSDU0A | VRDXL | ||||||||||||
| Alimentazione (Vac) | 24 | 230 | ||||||||||||
| Potenza nominale (W) | 37 | 35 | ||||||||||||
| Flusso d’aria nominale (m3/h) | 192 | 650 | ||||||||||||
| Rete | ||||||||||||||
| Collegamenti di rete integrati | UEX* e UEY*: Modbus® | |||||||||||||
| Collegamenti di rete opzionali | UEX e UEW: RS485, BACnet™, LON®, Ethernet™, RS232 + GSM (opzionale) | |||||||||||||
| Controllo | UEY / UEX / UEW | UEY / UEX / UEW | UEX | |||||||||||
