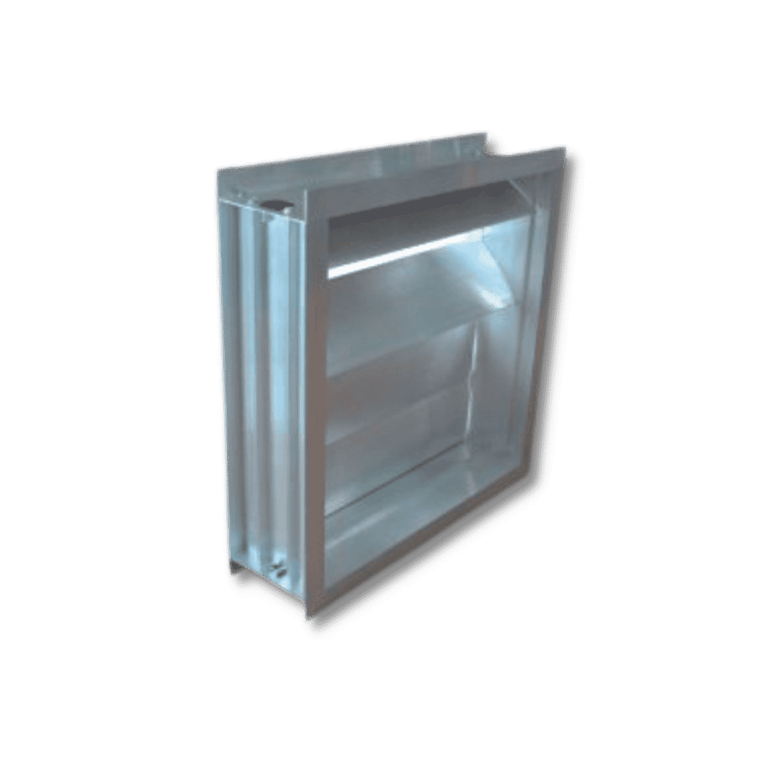

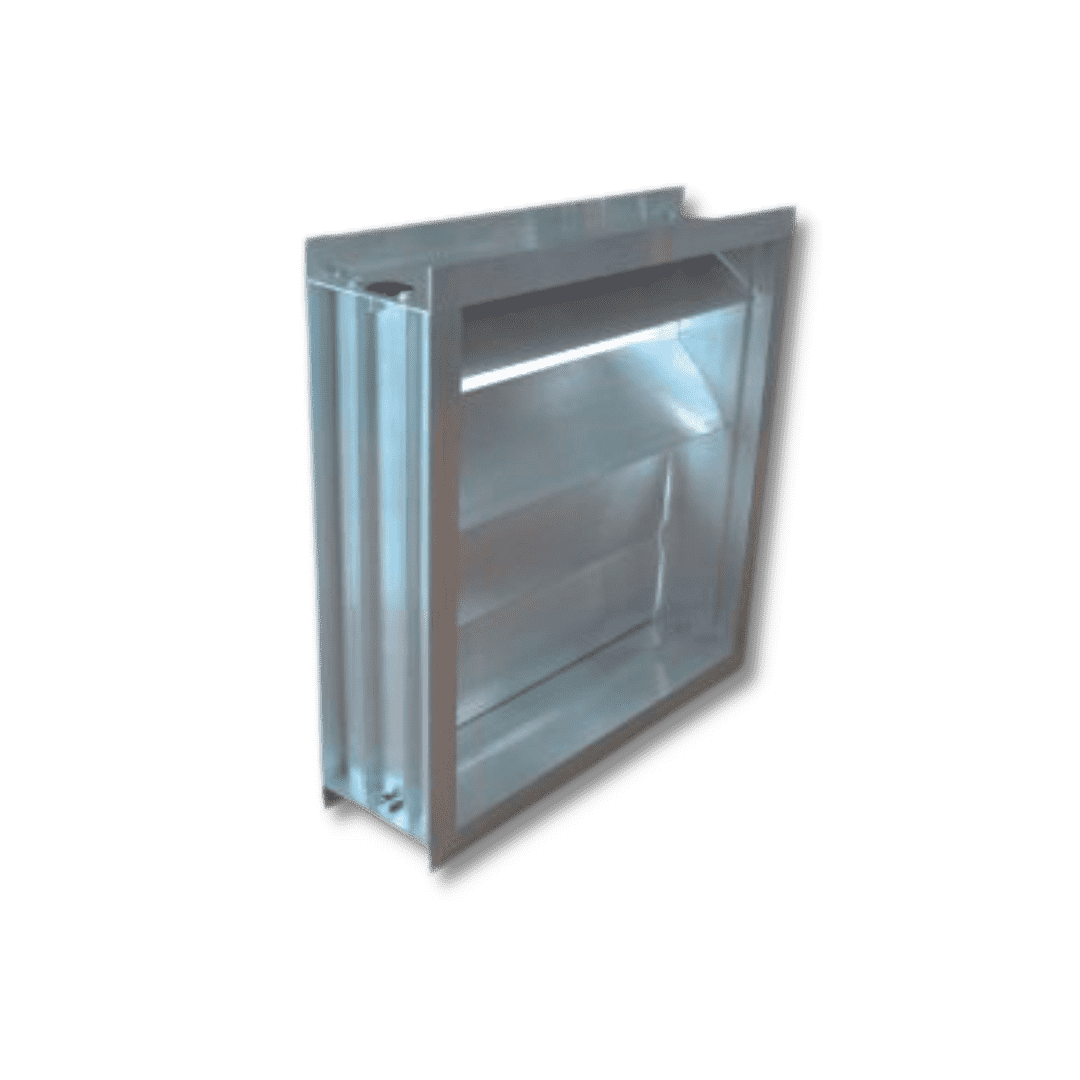

Serrande di sovrappressione per canale quadrangolare WCS -

Le serrande della serie WCS sono di sovrappressione in alluminio da canale ad elementi orizzontali mobili.
Trovano applicazione in tutte quelle situazioni in cui sia necessario inserire a canale un dispositivo che impedisca l’inversione di flusso o che chiuda la sezione in assenza di passaggio d’aria per semplice gravità.
Le serrande della serie WCS sono già predisposte per l’installazione in combinata delle griglie passo 50 della serie GI.

Caratteristiche Tecniche

Telaio della serranda in alluminio estruso di larghezza 125mm
Flangie telaio da canale 30mm
Dimensioni minima e massima 300×120 e 1600x1010mm
Alette in alluminio con interasse 50 mm per H minore di 600mm e 100mm per H superiore
Guarnizione antirumore sulle alette disponibile su richiesta
Su richiesta, montaggio in combinata con griglia in alluminio passo 50 serie GI

SCHEDA PRODOTTO

B [mm]	V_f [m/s]	2		3,5		5		6,5
B [mm]	H [mm]	Q [m³/h]	∆p [Pa]	Q [m³/h]	∆p [Pa]	Q [m³/h]	∆p [Pa]	Q [m³/h]	∆p [Pa]
300	210	454	20	794	34	1134	63	1474	100
	310	670	20	1172	32	1674	56	2176	89
	410	886	20	1550	30	2214	52	2878	82
	510	1102	19	1928	29	2754	49	3580	77
	610	1318	19	2306	28	3294	47	4282	74
	810	1750	18	3062	26	4374	43	5686	68
	1010	2182	17	3818	25	5454	41	7090	64
400	210	605	20	1058	33	1512	58	1966	92
	310	893	20	1562	30	2232	52	2902	82
	410	1181	19	2066	29	2952	48	3838	76
	510	1469	19	2570	27	3672	45	4774	71
	610	1757	18	3074	26	4392	43	5710	68
	810	2333	17	4082	24	5832	40	7582	62
	1010	2909	16	5090	23	7272	37	9454	59
600	210	907	20	1588	30	2268	52	2948	82
	310	1339	19	2344	28	3348	46	4352	73
	410	1771	18	3100	26	4428	43	5756	68
	510	2203	17	3856	25	5508	40	7160	63
	610	2635	17	4612	24	6588	39	8564	60
	810	3499	15	6124	22	8748	36	11372	56
	1010	4363	14	7636	21	10908	34	14180	52
800	210	1210	19	2217	28	3024	48	3931	75
	310	1786	18	3125	26	4464	43	5803	67
	410	2362	17	4133	24	5904	40	7675	62
	510	2938	16	5141	23	7344	37	9547	58
	610	3514	15	6149	22	8784	36	11419	56
	810	4666	13	8165	20	11664	33	15163	51
	1010	5818	11	10181	19	14544	31	18907	48
1000	210	1512	19	2646	27	3780	45	4914	71
	310	2232	17	3906	25	5580	40	7254	63
	410	2952	16	5166	23	7380	37	9594	58
	510	3672	15	6426	22	9180	35	11934	55
	610	4392	14	7686	20	10980	33	14274	52
	810	5832	11	10206	19	14580	31	18954	48
	1010	7272	9	12726	17	18180	29	23634	45
1200	210	1814	18	3175	26	4536	43	5897	67
	310	2678	17	4687	23	6696	38	8705	60
	410	3542	15	6199	22	8856	35	11513	55
	510	4406	14	7711	20	11016	33	14321	52
	610	5270	12	9223	19	13176	32	17129	49
	810	6998	9	12247	18	17496	29	22745	46
	1010	8726	6	15271	16	21816	28	28361	43
1400	210	2217	18	3704	25	5292	41	6880	64
	310	3125	16	5468	23	7812	387	10156	57
	410	4133	14	7232	21	10332	34	13432	53
	510	5141	12	8996	19	12852	32	16708	50
	610	6149	11	10760	18	15372	30	19984	47
	810	8165	7	14288	17	20412	28	26536	44
	1010	10181	4	17816	15	25452	27	33088	41
1600	210	2419	17	4234	24	6048	39	7862	62
	310	3571	15	6250	22	8928	35	11606	55
	410	4723	13	8266	20	11808	33	15350	51
	510	5875	11	10282	19	14688	31	19094	48
	610	7027	9	12298	18	17568	29	22838	46
	810	9331	5	16330	16	23328	27	30326	42
	1010	11635	1	20362	14	29088	26	37814	36
