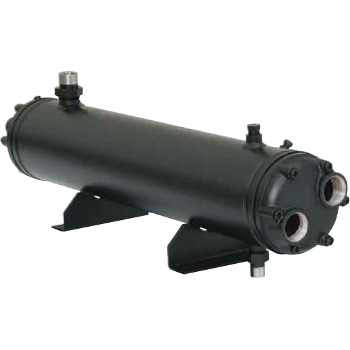

Le principali applicazioni dei condensatori a fascio tubiero CT sono la condensazione di gas frigorigeni negli impianti di condizionamento o refrigerazione e il recupero di calore.
I refrigeranti impiegabili sono gli HCFC, gli HFC, l’ammoniaca ed altri, purché compatibili con i materiali di costruzione e con le normative vigenti.
I condensatori a fascio tubiero CT hanno capacità termica, a condizioni standard, compresa tra circa 10 e 2000 kW per modelli a catalogo.
Quasi tutti i condensatori CT possono essere collegati sia per acqua di torre che per acqua di pozzo (Per maggiori informazioni vedere pag. 4-6).
I dati dimensionali contenuti in questo catalogo devono intendersi come indicativi in quanto soggetti a tolleranze di fabbricazione. Ci riserviamo di apportare modifiche a tali dati senza alcun preavviso.
MATERIALI
La costruzione standard dei condensatori a fascio tubiero prevede l’utilizzo dei seguenti materiali:
- testate: ghisa o acciaio al carbonio
- piastre tubiere, mantello, setti di supporto e connessioni refrigerante: acciaio al carbonio
- tubi: rame
Altri materiali possono essere usati su richiesta (ACCIAIO INOX AISI 316L, CuNi 90/10 , CuNi 70/30 ecc.) purchè compatibili con le nostre capacità produttive (per materiali non standard e rese termiche contattare il nostro Ufficio Commerciale).
Tutti i condensatori sono equipaggiati di attacchi di servizio e per valvola di sicurezza, oltre a fori di sfiato aria e scarico acqua sulla testata posteriore.
Le connessioni lato refrigerante sono con attacco a saldare o del tipo Rotalock. Connessioni flangiate su richiesta.
PROVE, NORMATIVE, LIMITI D’IMPIEGO
Tutti i condensatori sono sottoposti a prove di pressione ai valori e con le modalità previste dalle sotto citate omologazioni.
Il montaggio, l’installazione e/o la giunzione permanente di elementi e/o accessori devono essere conformi alle norme vigenti.
I requisiti essenziali di sicurezza dei condensatori, in quanto recipienti a pressione, sono garantiti dal rispetto della Direttiva 97/23/CE in fase di progettazione meccanica, di scelta ed uso dei materiali, di costruzione e di controllo, di prova a pressione e di documentazione finale. Sono inoltre disponibili condensatori in accordo alla normativa ASME; per tale richiesta contattare il nostro Ufficio Commerciale.
I limiti d’impiego di temperatura e pressione sono riassunti nella tabella seguente.
| Condensatori CT | |||
| Temperatura di progetto Min/Max[°C] |
Pressione di progetto[bar] | ||
| Refrigerant | H2O | ||
| CE/GOST | – 10 ÷ 120 | 30 | 10 (16 su richiesta) |
| RINA | – 10 ÷ 90 | 27 | 10 |
CONSIGLI PER UNA CORRETTA SELEZIONE
Il fattore di sporcamento (f.f.) è un elemento fondamentale per il dimensionamento di un condensatore, quindi si suggerisce una scelta corretta del suo valore in base ai seguenti parametri:
- acqua di pozzo normale f.f. = 0.000043 [m2K/W]
- acqua di torre trattata f.f. = 0.000043 “
- acqua di fiume f.f. = 0.000086 “
- acqua glicolata < 40% f.f. = 0.000086 “
- acqua glicolata > 40% f.f. = 0.000172 “
Si consiglia di mantenere la velocità dell’acqua all’interno dei tubi nell’intervallo compreso tra 1,2 e 2,8 m/s.
Allo scopo di evitare danni allo scambiatore in caso di basse temperature, si evidenziano i punti di congelamento delle soluzioni glicolate (di primarie marche), nelle varie percentuali. In caso di temperature di lavoro vicine a detti punti, aumentare opportunamente le percentuali di glicole indicate.
| Punto di congelamento | Glicole Etilenico % in peso | Glicole Propilenico % in peso |
| -5 | 14,0 | 15,2 |
| -10 | 23,6 | 25,0 |
| -15 | 30,5 | 33,0 |
| -20 | 36,2 | 39,0 |
| -25 | 41,1 | 44,0 |
| -30 | 45,4 | 48,0 |
| -35 | 49,3 | 51,0 |
| -40 | 52,8 | 54,0 |
Caratteristiche Tecniche
| Modello | CT | 10 | 21 | 31 | 42 | 52 | 63 | 83 | 104 | 125 |
| ACQUA DI TORRE | ||||||||||
| Potenza totale | kW | 10 | 21 | 31 | 42 | 52 | 63 | 83 | 104 | 125 |
| Tons (RT) | 2,8 | 6,0 | 8,8 | 11,9 | 14,8 | 17,9 | 23,6 | 29,6 | 35,5 | |
| Portata | m3/h | 1,7 | 3,6 | 5,4 | 7,3 | 9,0 | 10,9 | 14,4 | 18,0 | 21,6 |
| Perdite di carico | kPa | 48,0 | 55,0 | 52,0 | 53,0 | 52,0 | 53,0 | 45,0 | 45,0 | 45,0 |
| Portata Max | m3 | 2,2 | 4,4 | 6,5 | 8,7 | 10,9 | 13,0 | 17,5 | 21,8 | 26,2 |
| Passi | n | 4 | 4 | 2 | ||||||
| ACQUA DI POZZO | ||||||||||
| Potenza totale | kW | non disponib. |
21 | non disponib. |
42 | non disponib. |
63 | 83 | 104 | 125 |
| Tons (RT) | 6,0 | 11,9 | 17,9 | 23,6 | 29,6 | 35,5 | ||||
| Portata | m3/h | 1,2 | 2,4 | 3,6 | 4,8 | 6,0 | 7,2 | |||
| Perdite di carico | kPa | 42,0 | 42,0 | 42,0 | 36,0 | 36,0 | 36,0 | |||
| Portata Max | m3/h | 2,2 | 4,4 | 6,5 | 8,7 | 10,9 | 13,1 | |||
| Passi | n | 8 | 8 | 8 | 4 | |||||
| Volume lato refrigerante | [L] | 12,2 | 11,1 | 16,1 | 15,1 | 14,0 | 12,9 | 30,7 | 28,5 | 26,2 |
| Volume lato acqua | 1,3 | 2,2 | 3,4 | 4,3 | 5,2 | 6,0 | 7,7 | 9,5 | 11,2 | |
| Dimensioni | A | 1115 | 1115 | 2115 | ||||||
| B | 141 | 168 | 168 | |||||||
| C | 1000 | 1000 | 2000 | |||||||
| D | 170 | 170 | 170 | |||||||
| F | 650 | 650 | 1500 | |||||||
| G | 160 | 160 | 160 | |||||||
| R | 100 | 100 | 100 | |||||||
| S | 56 | 58 | 58 | |||||||
| T | 12 | 12 | 12 | |||||||
| Peso | Kg | 31 | 34 | 42 | 44 | 47 | 49 | 76 | 82 | 87 |
| Connessioni refrigerante | d1 | RTLK 1” ODS 16 | RTLK 1” ¼ ODS 22 | RTLK 1” ¾ ODS 35 | ||||||
| d2 | RTLK 1” ODS 16 | RTLK 1” ¼ ODS 18 | RTLK 1” ¾ ODS 28 | |||||||
| d3 | ½” NPT | ½” NPT | ½” NPT | |||||||
| Connessioni acqua | Per posizioni e tipologia vedere tabella a fondo pagina | |||||||||
| Dati nominali | Refrigerante R 407C | Acqua di torre | Acqua di pozzo | |||||||
| Temp. entrata acqua | +30 °C | +15 °C | ||||||||
| Temp. uscita acqua | +35 °C | +30 °C | ||||||||
| Temp. di condensazione | +40 °C | +33,5 °C | ||||||||
| Sottoraffreddamento | +3 °C | |||||||||
| Fattore di sporcamento | 0,000043 m2K /W | |||||||||
| Modello | CT | 146 | 167 | 188 | 208 | 229 | 292 | 354 | 417 | 458 |
| ACQUA DI TORRE | ||||||||||
| Potenza totale | kW | 146 | 167 | 188 | 208 | 229 | 292 | 354 | 417 | 458 |
| Tons (RT) | 41,5 | 47,5 | 53,5 | 59,1 | 65,1 | 83,0 | 100,7 | 118,6 | 130,2 | |
| Portata | m3/h | 25,3 | 28,9 | 32,5 | 36,0 | 40,0 | 50,6 | 61,3 | 72,2 | 79,3 |
| Perdite di carico | kPa | 45,0 | 45,0 | 45,0 | 45,0 | 45,0 | 45,0 | 45,0 | 45,0 | 45,0 |
| Portata Max | m3 | 30,5 | 34,9 | 39,2 | 43,6 | 48,0 | 61,0 | 74,0 | 87,2 | 96,0 |
| Passi | n | 2 | 2 | 2 | ||||||
| ACQUA DI POZZO | ||||||||||
| Potenza totale | kW | 146 | 167 | 188 | 208 | 229 | 292 | 354 | 417 | 458 |
| Tons (RT) | 41,5 | 47,5 | 53,5 | 59,1 | 65,1 | 83,0 | 100,7 | 118,6 | 130,2 | |
| Portata | m3/h | 8,4 | 9,6 | 10,8 | 12,0 | 13,1 | 16,8 | 20,3 | 24,0 | 26,3 |
| Perdite di carico | kPa | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 36 |
| Portata Max | m3/h | 15,3 | 17,4 | 19,6 | 21,8 | 24,0 | 30,5 | 37,0 | 43,6 | 48,0 |
| Passi | n | 4 | 4 | 4 | ||||||
| Volume lato refrigerante | [L] | 37,6 | 35,3 | 33,1 | 30,9 | 44,2 | 76,7 | 70,0 | 63,4 | 59,0 |
| Volume lato acqua | 13,4 | 15,1 | 16,9 | 18,6 | 20,9 | 28,0 | 33,2 | 38,3 | 41,8 | |
| Dimensioni | A | 2115 | 2115 | 2145 | ||||||
| B | 194 | 219 | 273 | |||||||
| C | 2000 | 2000 | 2000 | |||||||
| D | 200 | 220 | 275 | |||||||
| F | 1500 | 1500 | 1500 | |||||||
| G | 220 | 220 | 280 | |||||||
| R | 100 | 100 | 100 | |||||||
| S | 66 | 68 | 88 | |||||||
| T | 12 | 12 | 14 | |||||||
| Peso | Kg | 91 | 96 | 101 | 106 | 116 | 158 | 173 | 167 | 196 |
| Connessioni refrigerante | d1 | ODS 42 | ODS 54 | |||||||
| d2 | RTLK 1” ¾ ODS 35 | ODS 42 | ||||||||
| d3 | 1” NPT | 1” NPT | ||||||||
| Connessioni acqua | Per posizioni e tipologia vedere tabella a fondo pagina | |||||||||
| Dati nominali | Refrigerante R 407C | Acqua di torre | Acqua di pozzo | |||||||
| Temp. entrata acqua | +30 °C | +15 °C | ||||||||
| Temp. uscita acqua | +35 °C | +30 °C | ||||||||
| Temp. di condensazione | +40 °C | +33,5 °C | ||||||||
| Sottoraffreddamento | +3 °C | |||||||||
| Fattore di sporcamento | 0,000043 m2K /W | |||||||||
| Modello | CT | 542 | 604 | 656 | 750 | 854 | 959 | 1042 |
| ACQUA DI TORRE | ||||||||
| Potenza totale | kW | 542 | 604 | 656 | 750 | 854 | 959 | 1042 |
| Tons (RT) | 154,1 | 171,7 | 186,5 | 216,2 | 242,8 | 272,7 | 296,3 | |
| Portata | m3/h | 93,8 | 104,5 | 113,6 | 129,8 | 147,8 | 166,0 | 180,3 |
| Perdite di carico | kPa | 45,0 | 45,0 | 45,0 | 45,0 | 45,0 | 45,0 | 45,0 |
| Portata Max | m3 | 113,4 | 126,4 | 137,4 | 157,0 | 178,8 | 200,6 | 218,0 |
| Passi | n | 2 | 2 | |||||
| ACQUA DI POZZO | ||||||||
| Potenza totale | kW | 542 | 604 | 656 | 750 | 854 | 959 | 1042 |
| Tons (RT) | 154,1 | 154,1 | 171,7 | 186,5 | 213,2 | 242,8 | 296,3 | |
| 296,3Portata | m3/h | 31,1 | 34,7 | 37,7 | 43,1 | 49,1 | 55,1 | 59,9 |
| Perdite di carico | kPa | 36 | 36 | 36 | 36 | 36 | 36 | 36 |
| Portata Max | m3/h | 56,7 | 63,2 | 68,7 | 78,5 | 89,4 | 100,3 | 109,0 |
| Passi | n | 4 | 4 | |||||
| Volume lato refrigerante | [L] | 91,0 | 84,4 | 78,8 | 158,1 | 147,0 | 135,9 | 127,1 |
| Volume lato acqua | 51,0 | 56,2 | 60,6 | 74,5 | 83,2 | 91,9 | 98,8 | |
| Dimensioni | A | 2165 | 2205 | |||||
| B | 324 | 406 | ||||||
| C | 2000 | 2000 | ||||||
| D | 325 | 410 | ||||||
| F | 1500 | 1500 | ||||||
| G | 300 | 400 | ||||||
| R | 150 | 150 | ||||||
| S | 95 | 94 | ||||||
| T | 16 | 16 | ||||||
| Peso | Kg | 281 | 295 | 307 | 370 | 393 | 417 | 436 |
| Connessioni refrigerante | d1 | OD 76,1 | OD 88,9 | |||||
| d2 | ODS 54 | OD 76,1 | ||||||
| d3 | 2 x 1” NPT | 3 x 1” NPT | ||||||
| Connessioni acqua | Per posizioni e tipologia vedere tabella a fondo pagina | |||||||
| Dati nominali | Refrigerante R 407C | Acqua di torre | Acqua di pozzo | |||||
| Temp. entrata acqua | +30 °C | +15 °C | ||||||
| Temp. uscita acqua | +35 °C | +30 °C | ||||||
| Temp. di condensazione | +40 °C | +33,5 °C | ||||||
| Sottoraffreddamento | +3 °C | |||||||
| Fattore di sporcamento | 0,000043 m2K /W | |||||||
| Modello | CT | 1120 | 1225 | 1330 | 1575 | 1735 | 1920 | |
| ACQUA DI TORRE | ||||||||
| Potenza totale | kW | 1120 | 1225 | 1330 | 1575 | 1735 | 1920 | |
| Tons (RT) | 318,4 | 348,3 | 378,1 | 447,8 | 493,3 | 549,9 | ||
| Portata | m3/h | 194 | 212,1 | 230,3 | 273 | 300,5 | 332,5 | |
| Perdite di carico | kPa | 44 | 44,1 | 45,4 | 47,2 | 42 | 42,4 | |
| Portata Max | m3 | 216,5 | 236 | 256 | 304 | 336 | 372 | |
| Passi | n | 2 | 2 | 2 | ||||
| ACQUA DI POZZO | ||||||||
| Potenza totale | kW | 1120 | 1225 | 1330 | 1575 | 1735 | 1920 | |
| Tons (RT) | 318,4 | 348,3 | 378,1 | 447,8 | 493,3 | 549,9 | ||
| Portata | m3/h | 64,4 | 70,5 | 76,5 | 90,6 | 99,6 | 110,4 | |
| Perdite di carico | kPa | 40 | 40,1 | 40,5 | 40,6 | 40,9 | 41,3 | |
| Portata Max | m3/h | 69,5 | 118 | 128 | 152 | 168 | 186 | |
| Passi | n | 4 | 4 | 4 | ||||
| Volume lato refrigerante | [L] | 182,0 | 170,0 | 232,0 | 204,0 | 350,0 | 330,0 | |
| Volume lato acqua | 130,0 | 138,0 | 165,0 | 190,0 | 220,0 | 240,0 | ||
| Dimensioni | A | 2385 | 2390 | 2450 | ||||
| B | 457 | 508 | 610 | |||||
| C | 2000 | 2000 | 2000 | |||||
| D | 520 | 570 | 680 | |||||
| F | 1200 | 1200 | 1100 | |||||
| G | 400 | 400 | 380 | |||||
| R | 600 | 600 | 600 | |||||
| R1 | 200 | 200 | 200 | |||||
| S | 100 | 95 | 185 | |||||
| T | 16 | 18 | 18 | |||||
| Peso | Kg | 470 | 490 | 560 | 620 | 830 | 865 | |
| Connessioni refrigerante | d1 | OD114,3 | OD114,3 | OD141,3 | ||||
| d2 | OD76,1 | OD88,9 | OD88,9 | |||||
| d3 | 3 x 1” NPT | |||||||
| Connessioni acqua | Per posizioni e tipologia vedere tabella a fondo pagina | |||||||
| Dati nominali | Refrigerante R 407C | Acqua di torre | Acqua di pozzo | |||||
| Temp. entrata acqua | +30 °C | +15 °C | ||||||
| Temp. uscita acqua | +35 °C | +30 °C | ||||||
| Temp. di condensazione | +40 °C | +33,5 °C | ||||||
| Sottoraffreddamento | +3 °C | |||||||
| Fattore di sporcamento | 0,000043 m2K /W | |||||||
| Diametro | mm | 170 | 220 | 275 | 325 | |||||
| Passi | 2 | 4 | 8 | 2 | 4 | 2 | 4 | 2 | 4 | |
| Figura | A | A | B | B | C | A | C | A | C | |
| X | mm | 19 | 24 | 35 | 35 | 43 | 23 | 48,5 | 51 | 58 |
| Y | – | – | – | |||||||
| Z | 32 | 42 | 28 | 35 | 50 | 56 | 51 | 51 | 62 | |
| K | ||||||||||
| IN (diametro) | G 2″ | G 1″ ½ | G ¾” | G 2” ½ | G 1” ½ | (FL) DN 80 | (FL) DN 65 | (FL) DN 100 | (FL) DN 80 | |
| OUt (diametro) | G 2″ | G 1″ ½ | G ¾” | G 2” ½ | G 1” ½ | (FL) DN 80 | (FL) DN 65 | (FL) DN 100 | (FL) DN 80 | |
| Diametro | mm | 410 | 520 | 570 | 680 | |||||
| Passi | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | ||
| Figura | A | C | D | C | D | C | D | C | ||
| X | mm | 62 | 70 – |
– | 80 | – | 90 | – | 100 | |
| Y | ||||||||||
| Z | 62 | 71 | 115 | 100 | 130 | 100 | 150 | 120 | ||
| K | ||||||||||
| IN (diametro) | (FL) DN 125 | (FL) DN 100 | DN 150 (*) | DN 125 (*) | DN 150 (*) | DN 125 (*) | DN 150 (*) | DN 125 (*) | ||
| OUT (diametro) | (FL) DN 125 | (FL) DN 100 | DN 150 (*) | DN 125 (*) | DN 150 (*) | DN 125 (*) | DN 150 (*) | DN 125 (*) | ||
| * Attacco victaulic | ||||||||||
| CONNESSIONI REFRIGERANTI | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
