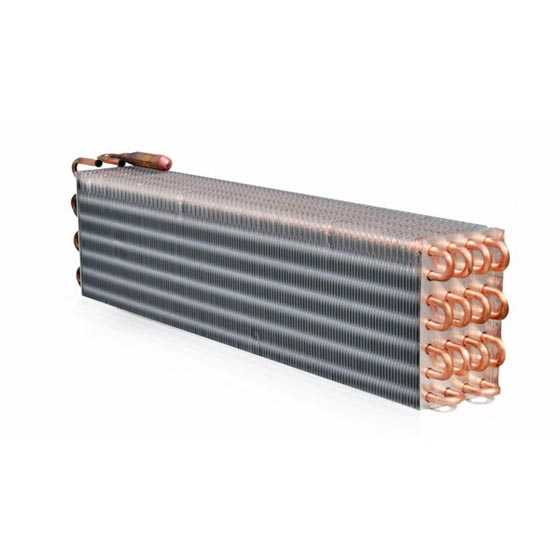

Evaporatori statici, altrimenti noti come scambiatori a convenzione naturale, sono progettati per usi in aree con limitato flusso di circolazione dell’aria o dove la poca deumidificazione è un requisito indispensabile. Gli esempi includono celle per la lavorazione e preparazione alimentare o floricola o dove si mantengono prodotti facilmente deteriorabili.
Sono appropriati anche per l’utilizzo con soluzioni glicolate. Per utilizzi con temperatura inferiore a +2°C consigliamo l’installazione di un sistema di sbrinamento. L’evaporatore statico è composto da alette di alluminio, tubo di rame ⌀16 mm e sono disponibili due spaziature tra le alette (16mm e 22mm). Questa soluzione assicura il libero passaggio dell’aria e al grande superficie secondaria garantisce un efficiente scambio termico. Sono disponibili i gocciolatoi per la raccolta della condensa in vesione soffitto e parete.
EVAPORATORI STATICI PER VETRINE TIPO TR (DK01)
| passo alette 10 mm – geometria 35 x 35 – tubo ø 12 mm | |||||
| Tipo | N° tubi | m2 | Resa ∆t 15°C/W | A | B |
| DK01 050 08 | 6 | 0.6 | 122 | 500 | 105 |
| DK01 070 06 | 6 | 0.9 | 176 | 700 | 105 |
| DK01 090 06 | 6 | 1.2 | 234 | 900 | 105 |
| DK01 110 06 | 6 | 1.5 | 288 | 1100 | 105 |
| DK01 190 06 | 6 | 2.7 | 511 | 1900 | 105 |
| DK01 210 06 | 6 | 3.0 | 565 | 2100 | 105 |
| DK01 230 06 | 6 | 3.2 | 619 | 2300 | 105 |
| DK01 250 06 | 6 | 3.5 | 677 | 2500 | 105 |
| DK01 050 08 | 8 | 0.8 | 163 | 500 | 140 |
| DK01 070 08 | 8 | 1.2 | 235 | 700 | 140 |
| DK01 090 08 | 8 | 1.6 | 312 | 900 | 140 |
| DK01 110 08 | 8 | 2.0 | 384 | 1100 | 140 |
| DK01 190 08 | 8 | 3.5 | 682 | 1900 | 140 |
| DK01 210 08 | 8 | 3.9 | 754 | 2100 | 140 |
| DK01 230 08 | 8 | 4.3 | 826 | 2300 | 140 |
| DK01 250 08 | 8 | 4.7 | 902 | 2500 | 140 |
| DK01 050 10 | 10 | 1.0 | 204 | 500 | 175 |
| DK01 070 10 | 10 | 1.5 | 294 | 700 | 175 |
| DK01 090 10 | 10 | 2.0 | 390 | 900 | 175 |
| DK01 110 10 | 10 | 2.5 | 480 | 1100 | 175 |
| DK01 190 10 | 10 | 4.4 | 852 | 1900 | 175 |
| DK01 210 10 | 10 | 4.9 | 942 | 2100 | 175 |
| DK01 230 10 | 10 | 5.4 | 1032 | 2300 | 175 |
| DK01 250 10 | 10 | 5.9 | 1128 | 2500 | 175Z |
| N.B. Le dimensioni e le rese sono indicative e non impegnative | |||||
EVAPORATORI STATICI PER VETRINE TIPO T (DK03)
| passo alette 10 mm – geometria 70 x 35 – tubo ø 12 mm | |||||
| Tipo | N° tubi | m2 | Resa ∆t 15°C/W | A | B |
| DK03 050 08 | 8 | 1.6 | 266 | 500 | 140 |
| DK03 070 08 | 8 | 2.4 | 389 | 700 | 140 |
| DK03 090 08 | 8 | 3.2 | 511 | 900 | 140 |
| DK03 110 08 | 8 | 3.9 | 634 | 1100 | 140 |
| DK03 130 08 | 8 | 4.8 | 756 | 1300 | 140 |
| DK03 150 08 | 8 | 5.5 | 878 | 1500 | 140 |
| DK03 170 08 | 8 | 6.3 | 1001 | 1700 | 140 |
| DK03 190 08 | 8 | 7.1 | 1123 | 1900 | 140 |
| DK03 210 08 | 8 | 7.9 | 1246 | 2100 | 140 |
| DK03 230 08 | 8 | 8.7 | 1365 | 2300 | 140 |
| DK03 250 08 | 8 | 9.5 | 1490 | 2500 | 140 |
| N.B. Le dimensioni e le rese sono indicative e non impegnative | |||||
EVAPORATORI STATICI PER BANCHI E VETRINE (DLH3)
| passo alette 8 mm – geometria 60 x 35 – tubo ø 16 mm | |||||
| Tipo | N° tubi | m2 | Resa ∆t 15°C/W | A | B |
DLH03 050 12 |
12 | 2.3 | 348 | 500 | 180 |
| DLH03 070 12 | 12 | 3.5 | 518 | 700 | 180 |
| DLH03 090 12 | 12 | 4.6 | 687 | 900 | 180 |
| DLH03 110 12 | 12 | 5.7 | 858 | 1100 | 180 |
| DLH03 130 12 | 12 | 6.9 | 1028 | 1300 | 180 |
| DLH03 150 12 | 12 | 8.0 | 1199 | 1500 | 180 |
| DLH03 170 12 | 12 | 9.1 | 1369 | 1700 | 180 |
| DLH03 190 12 | 12 | 10.3 | 1539 | 1900 | 180 |
| DLH03 210 12 | 12 | 11.4 | 1709 | 2100 | 180 |
| DLH03 230 12 | 12 | 12.5 | 1879 | 2300 | 180 |
| DLH03 250 12 | 12 | 13.7 | 2048 | 2500 | 180 |
| DLH03 270 12 | 12 | 14.8 | 2219 | 2700 | 180 |
| DLH03 290 12 | 12 | 15.9 | 2389 | 2900 | 180 |
| N.B. Le dimensioni e le rese sono indicative e non impegnative | |||||
