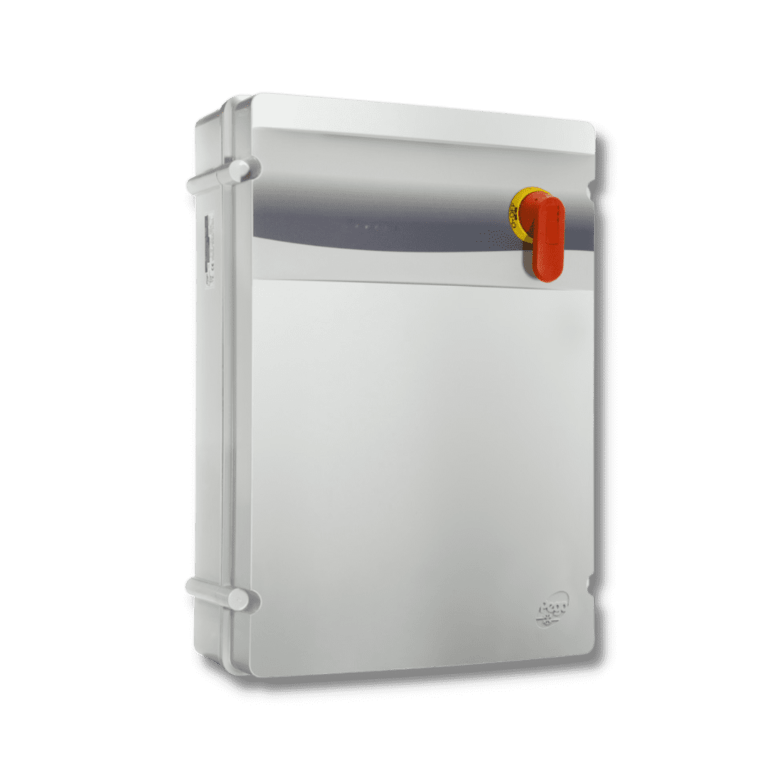

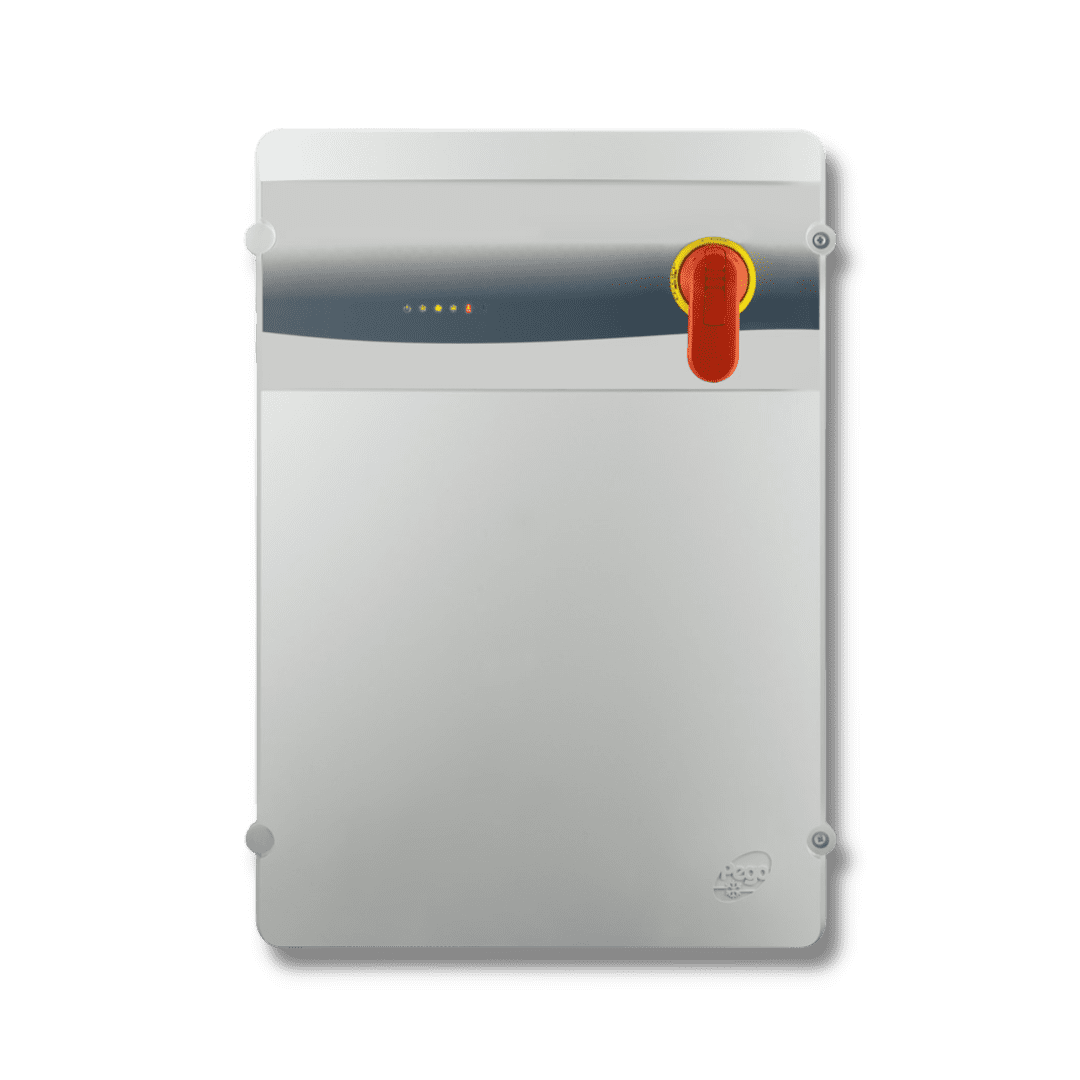

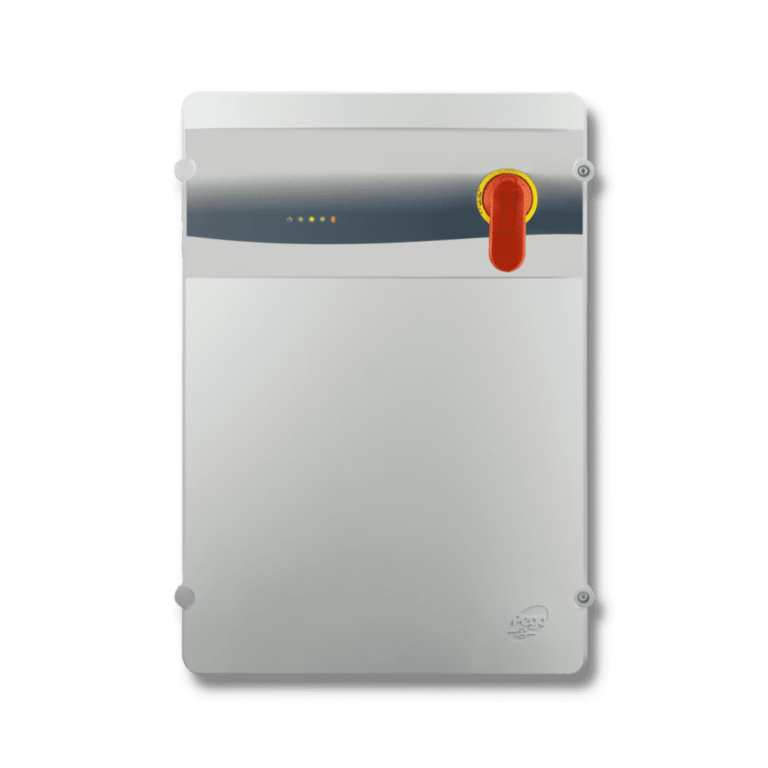

Linea quadri di potenza per impianti frigoriferi con compressore trifase fino a 25 HP da abbinare ad un esterno cella ad esempio ECP200 Base4 o EXPERT NANO 4CK.
In essi è previsto il comando di compressore, ventole del condensatore, ventole dell’evaporatore, valvola solenoide e resistenze di sbrinamento gestite per mezzo dei consensi di chiamata freddo, ventole e sbrinamento provenienti da un esterno cella.
Caratteristiche principali
- Gestione diretta di compressore, ventole del condensatore, resistenza olio compressore, resistenze di sbrinamento, ventilatori dell’evaporatore, valvola solenoide e tutte le protezioni elettriche previste dalle normative.
- Quadro in ABS autoestinguente con grado di protezione IP65 e sezionatore a fronte quadro.
- Segnalazioni con icone LED dello stato dell’impianto.
- Contatto pulito di segnalazione allarme.
- Predisposto per essere comandato da termostato, termoregolatore o esterno cella.
Applicazioni
- Gestione di impianti frigoriferi trifase fino a 25HP ventilati con sbrinamento elettrico in abbinamento ad un esterno cella.
Opzioni
- Fermata del compressore in pump-down.
- Funzione datalogger con quadro esterno cella Plus 200 Expert CR per registrazione di temperature ed allarmi.
| Caratteristiche Tecniche | ECP1500 VD CR | ECP2000 VD CR | ECP2500 VD CR |
| Dimensioni cassetta | 470x650x210 mm | 470x650x210 mm | 470x650x210 mm |
| Peso | 20 Kg | 20 Kg | 20 Kg |
| Grado di protezione | IP 65 | IP 65 | IP 65 |
| Alimentazione | 400 V AC ±10% 50/60 Hz | 400 V AC ±10% 50/60 Hz | 400 V AC ±10% 50/60 Hz |
| Tipo di comando | Trifase | Trifase | Trifase |
| Temperatura di lavoro | -5 ÷ +50°C | -5 ÷ +50°C | -5 ÷ +50°C |
| Temperatura di stoccaggio | -10 ÷ +70°C | -10 ÷ +70°C | -10 ÷ +70°C |
| Umidità relativa ambiente | < 90% Rh | < 90% Rh | < 90% Rh |
| Range di lettura | -45 ÷ +45°C | -45 ÷ +45°C | -45 ÷ +45°C |
| Interruttore generale blocco porta | 63 A | 63 A | 63 A |
| Protezione compresso | Salvamotoreo | Salvamotore | Salvamotore |
| Protezione generale | Fusibili | Fusibili | Fusibili |
| Controllo compressore | ON/OFF esterno | ON/OFF esterno | ON/OFF esterno |
| Controllo sbrinamento | ON/OFF esterno | ON/OFF esterno | ON/OFF esterno |
| Controllo ventilatori | ON/OFF esterno | ON/OFF esterno | ON/OFF esterno |
| Sbrinamento | Elettrico | Elettrico | Elettrico |
| Trasformatore di isolamento | PRESENTE | PRESENTE | PRESENTE |
| Indicazione stato componenti | Led | Led | Led |
| Segnalazioni allarme | Led | Led | Led |
| Ingressi | |||
| Compressore | Solo consenso | Solo consenso | Solo consenso |
| Sbrinamento | Solo consenso | Solo consenso | Solo consenso |
| Ventole evaporatore | Solo consenso | Solo consenso | Solo consenso |
| Pressostato olio (p.d.o.) | PRESENTE | PRESENTE | PRESENTE |
| Pressostato alta/bassa pressione | PRESENTE | PRESENTE | PRESENTE |
| Collegamento per KRIWAN® | PRESENTE | PRESENTE | PRESENTE |
| Pressostato parz. ventole condensatore (p.p) | PRESENTE | PRESENTE | PRESENTE |
| Collegamenti per klixon ventole evaporatore/condensatore | PRESENTE | PRESENTE | PRESENTE |
| Uscite | |||
| Compressore | 7500 ÷ 11250 W (10÷15 HP) | 11250 ÷ 15000 W (15÷20 HP) | 15000 ÷ 18750 W (20÷25 HP) |
| Ventole condensatore parzializzata | 2×2000 W (1 PH / 3 PH) | 2×2000 W (1 PH / 3 PH) | 2×2000 W (1 PH / 3 PH) |
| Ventole evaporatore | 2×2000 W (3 PH) | 3×2000 W (3 PH) | 3×2000 W (3 PH) |
| Sbrinamento | 15000 W (AC1) | 20000 W (AC1) | 25000 W (AC1) |
| Valvola solenoide | PRESENTE | PRESENTE | PRESENTE |
| Resistenza olio compressore | PRESENTE | PRESENTE | PRESENTE |
| Relè allarme | PRESENTE | PRESENTE | PRESENTE |

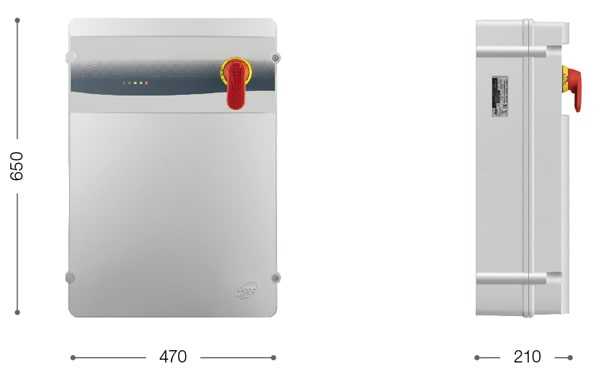

| Ingombro | |||
 |  |  | |

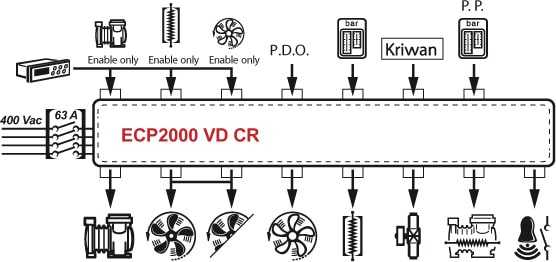

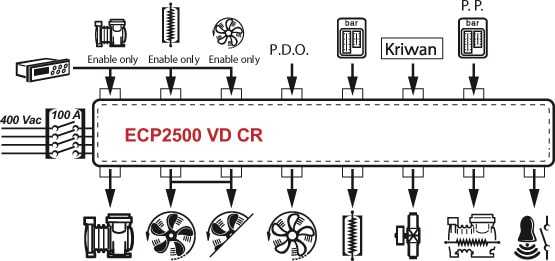

| Schema di connessione | |||
 |  |  | |
