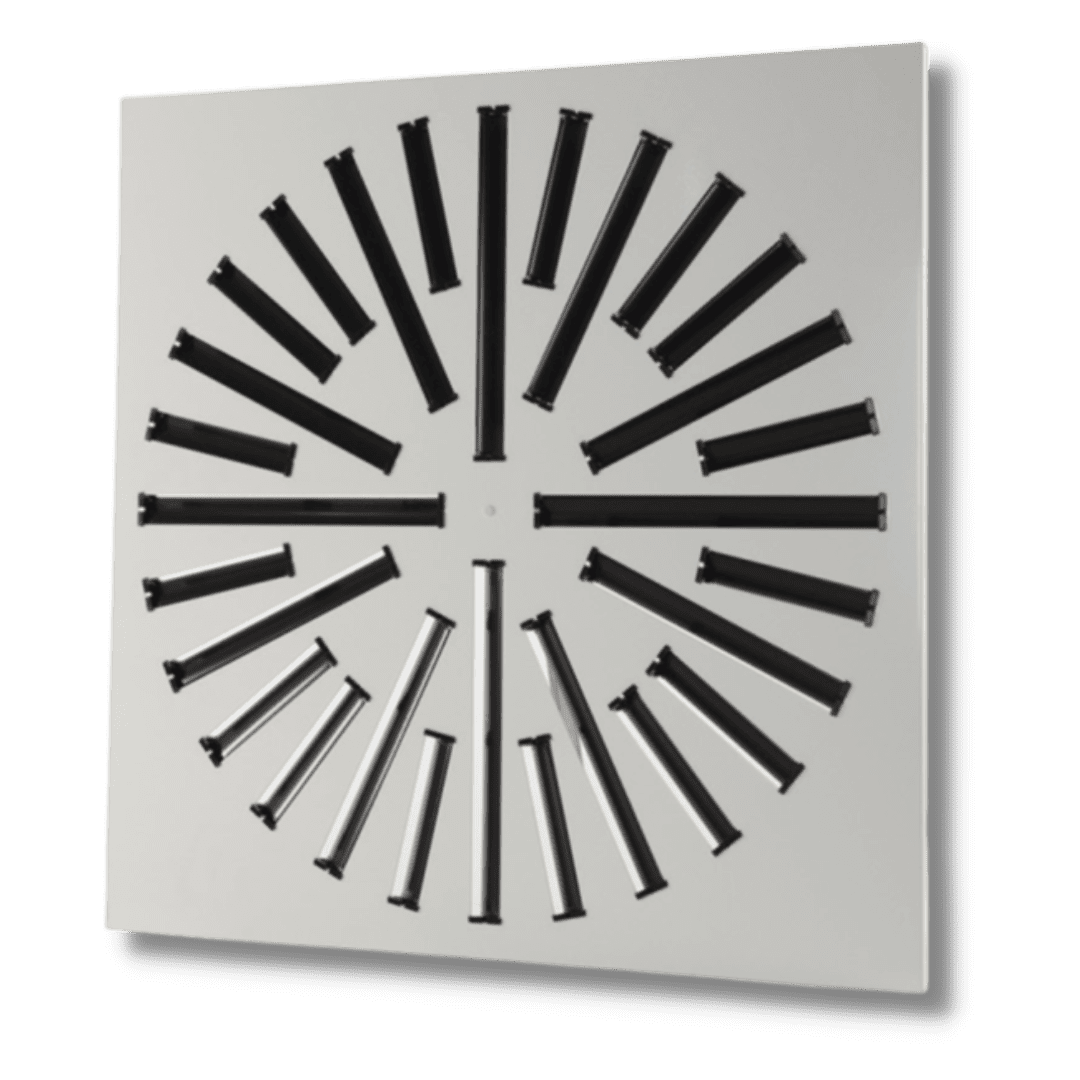

Diffusore ad effetto elicoidale con deflettori mobili regolabili disposti radialmente ad elevato rapporto di induzione (capacità di miscelazione) tra aria immessa e aria ambiente. Costituito da una piastra con fori all’interno dei quali sono alloggiati dei deflettori regolabili in plastica idonea all’utilizzo e alle temperature di esercizio. Il flusso elicoidale dell’aria immessa può essere orientato in senso orario, in senso antiorario o alternato, variando la posizione dei deflettori.
CARATTERISTICHE
- MATERIALE: pannello in acciaio verniciato, supporti in ABS e deflettori in PVC colore nero
- FINITURA SUPERFICIALE: verniciatura a polveri epossidiche resistente ad urti o abrasioni
- COLORE: bianco RAL 9010 (A richiesta verniciatura in colori RAL fuori standard)
- FISSAGGIO: mediante viti laterali o vite centrale
- ALTEZZA DI INSTALLAZIONE: da 2,5 a 4 m
- IMPIEGO: Il diffusore può essere utilizzato anche per la ripresa dell’aria, in questo caso viene fornito senza alette deflettrici. L’orientamento dei deflettori può avvenire anche a diffusore montato in modo da poter compiere successive regolazioni a impianto funzionante per ottimizzare il flusso d’aria in ambiente.
GREEN BUILDING
Contribuisce all’ottenimento dei crediti dei maggiori sistemi di rating internazionali di sostenibilità degli edifici
- LEED: IP, EA, MR
- WELL: MATERIALS, COMMUNITY
- BREEAM: MAN, WST
INSTALLAZIONE
L’installazione, le regolazioni e la manutenzione sono di semplice esecuzione. Il fissaggio al plenum è effettuato mediante viti laterali o vite centrale.
REGOLAZIONE
La regolazione della distribuzione del flusso d’aria avviene agendo manualmente sui deflettori che sono dotati di movimento a scatto che permette il mantenimento della posizione durante il funzionamento.
