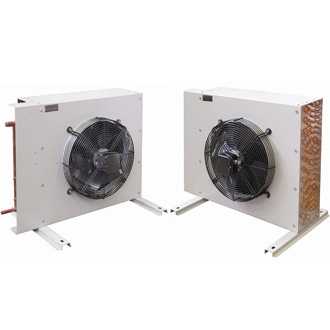

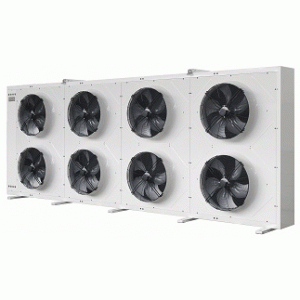

La gamma TKE è stata studiata per soddisfare tutti i possibili impieghi nei settori della refrigerazione e del condizionamento.
Gli scambiatori ad elevata efficienza e bassa carica di refrigerante che equipaggiano l’intera serie, sono realizzati con alette in alluminio dal profilo speciale e tubi di rame con rigatura interna, studiati per l’applicazione con i nuovi refrigeranti.
Sono forniti in pressione d’aria secca a 2 bar ed il passo alette è di 2,1 mm per tutta la gamma.
I modelli possono essere utilizzati indifferentemente in versione con flusso aria orizzontale (H – sostegni standard) o verticale (V – richiedere kit supporti aggiuntivo)
I motoventilatori impiegati possiedono le le seguenti caratteristiche:
- diametro 350 mm, monofase 230V/1/50-60Hz a rotore esterno, con condensatore incorporato e griglia in acciaio trattato con vernice epossidica, grado di protezione IP44;
- diametro 450 mm, monofase 230V/1/50-60 Hz a rotore esterno, con condensatore incorporato e griglia in acciaio trattato con vernice epossidica, grado di protezione IP54;
- disponibili a 4 o 6 poli;
- classe di isolamento 155 e 130 (4 e 6 poli);
- termocontatto di protezione interno.
I motoventilatori e la carcassa sono predisposti per la messa a terra.

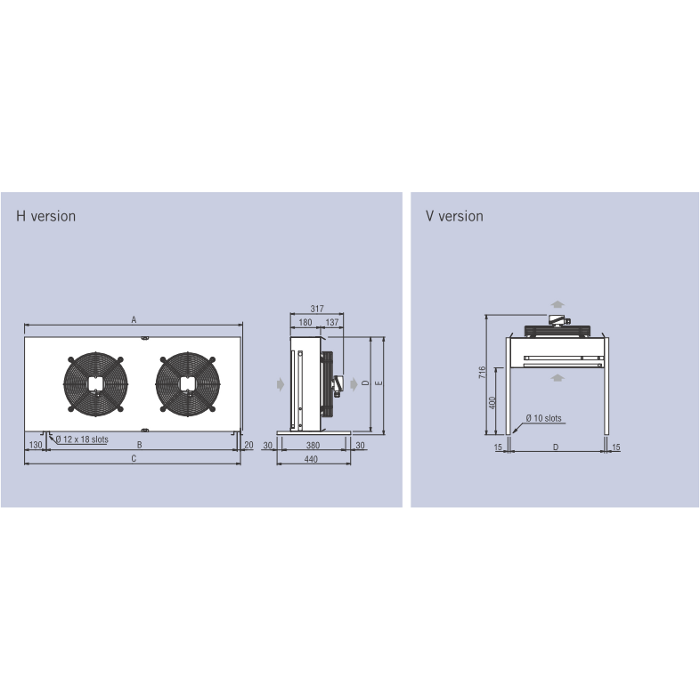

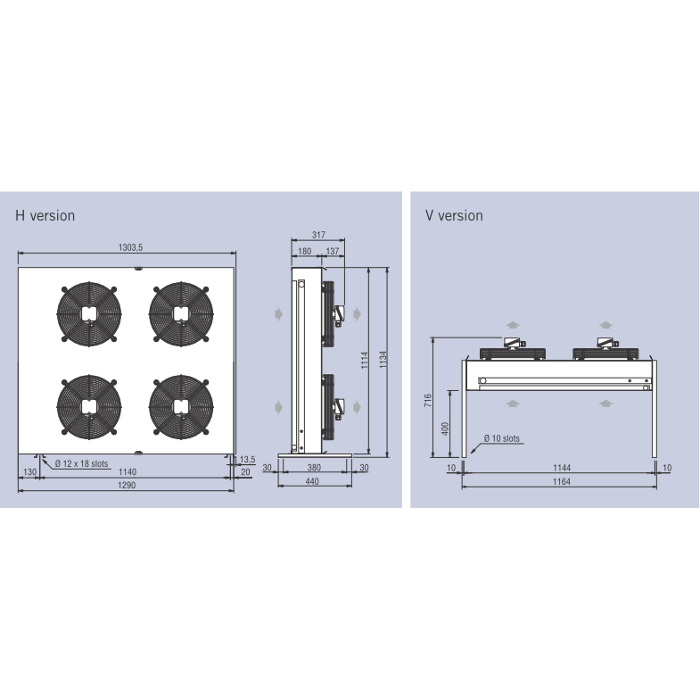

Ø 350 mm; Da 1 a 3 motoventilatori
| Modello | TKE |
351A2R 351A3R 351B2R 351B3R |
351A2 351A3 351A4 351B2 351B3 |
352A2 352A3 352A4 352B2 352B3 |
353A2 353A3 353A4 353B2 353B3 |
| Schema motori | |||||
| Dimensioni (mm) |
A | 603 | 753 | 1303 | 1853 |
| B | 440 | 590 | 1140 | 1690 | |
| C | 590 | 740 | 1290 | 1840 | |
| D | 414 | 564 | 564 | 564 | |
| E | 434 | 584 | 584 | 584 | |

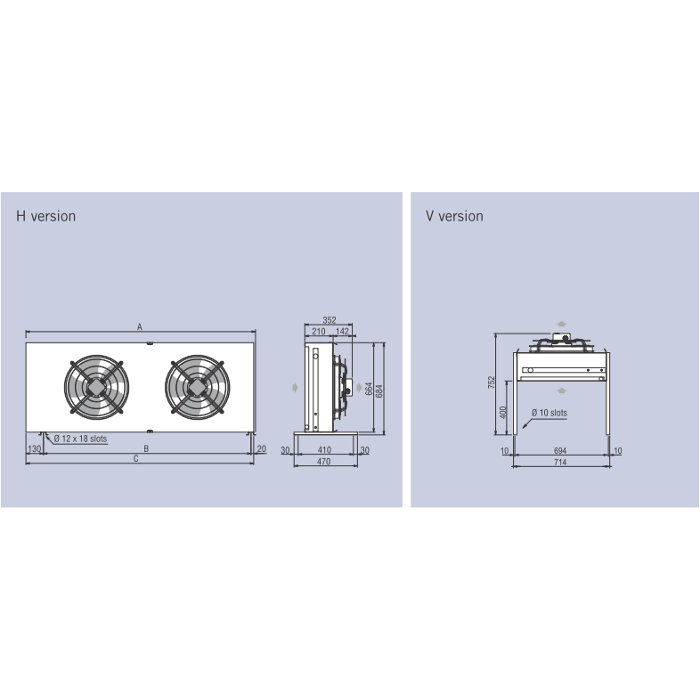

Ø 450 mm; Da 1 a 3 motoventilatori
| Modello | TKE | 451A2 451A3 451A4 |
452A2 452A3 452A4 452B2 452B3 452B4 |
453A2 453A3 453A4 453B2 453B3 453B4 |
| Schema motori | ||||
| Dimensioni (mm) |
A | 953 | 1703 | 2453 |
| B | 790 | 1540 | 2290 | |
| C | 940 | 1690 | 2440 | |

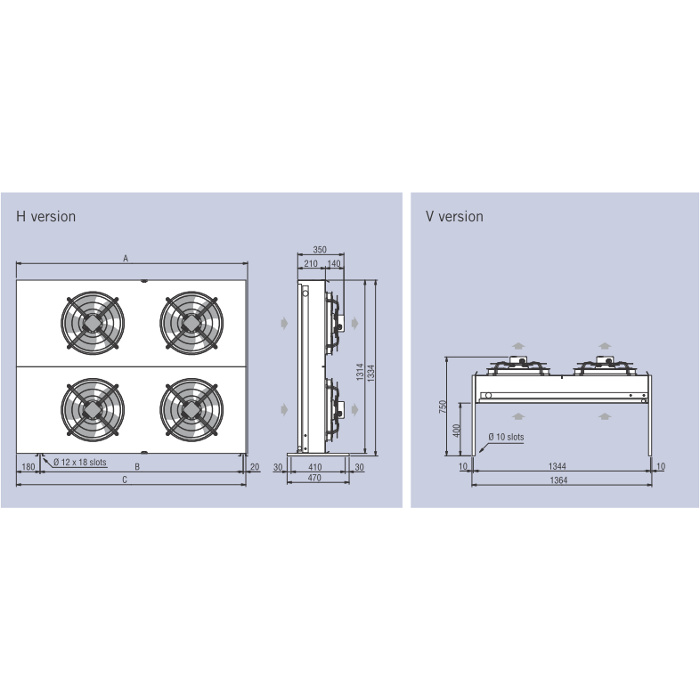

Ø 450 mm; Da 4 a 6 motoventilatori
| Modello | TKE |
454A2 454A3 454A4 454B2 454B3 454B4 |
456A2 456A3 456A4 456B2 456B3 456B4 |
| Schema motori | |||
| Dimensioni (mm) |
A | 1754 | 2504 |
| B | 1540 | 2290 | |
| C | 1740 | 2490 | |
Caratteristiche Tecniche
| Ø350 mm | |||||||||||||||||
 |
 |
|
|
|
|||||||||||||
| Modello | TKE | 351A2R | 351A3R | 351A2 | 351A3 | 351A4 | 352A2 | 352A3 | 352A4 | 353A2 | 353A3 | 353A4 | 354A2 | 354A3 | 354A4 | Modello | |
| Capacità | ∆ T = 15K (kW) | 4,5 | 5,8 | 6,7 | 8,8 | 10 | 13,4 | 17,6 |
20 | 20,1 | 26,4 | 30 | 26,8 | 35,2 | 40 | ∆ T = 15K (kW) | Capacità |
| Portata aria | m3/h | 2390 | 2160 | 2500 | 2310 | 2160 | 5000 | 4620 | 4320 | 7500 | 6930 | 6480 | 1000 | 9240 | 8640 | m3/h | Portata aria |
| RPM | 1420 | 1420 | 1420 | 1420 | 1420 | 1420 | 1420 | 1420 | 1420 | 1420 | 1420 | 1420 | 1420 | 1420 | RPM | ||
| Potenza effettiva | W | 180 | 180 | 180 | 180 | 180 | 360 | 360 | 360 | 540 | 540 | 540 | 720 | 720 | 720 | W | Portata aria |
| Potenza nominale | W | 180 | 180 | 180 | 180 | 180 | 360 | 360 | 360 | 540 | 540 | 540 | 720 | 720 | 720 | W | Potenza nominale |
| Assorb. totale | A | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1,6 | 1,6 | 1,6 | 2,4 | 2,4 | 2,4 | 3,2 | 3,2 | 3,2 | A | Assorb. totale |
| LpA 10m | dB(A) | 43 | 43 | 43 | 43 | 43 | 46 | 46 | 46 | 48 | 48 | 48 | 49 | 49 | 49 | dB(A) | LpA 10m |
| Attacchi | In/Out (mm) | 16/12 | 16/12 | 22/12 | 22/16 | 22/16 | 22/16 | 22/16 | 22/16 | 28/22 | 28/22 | 28/22 | 35/28 | 35/28 | 35/28 | In/Out (mm) | Attacchi |
| Classe efficienza | E | D | D | C | C | D | C | C | D | C | C | D | C | C | Classe efficienza | ||
|
|
|
|
|
|||||||||||||
| Modello | TKE | 351B2R | 351B3R | 351B2 | 351B3 | – | 352B2 | 352B3 | – | 353B2 | 353B3 | – | 354B2 | 354B3 | – | Modello | |
| Capacità | ∆ T = 15K (kW) | 3,5 | 4,3 | 5,5 | 6,5 | – | 11 | 13 | – | 16,5 | 19,5 | – | 22 | 26 | – | ∆ T = 15K (kW) | Capacità |
| Portata aria | m3/h | 1450 | 1300 | 1540 | 1420 | – | 3080 | 2840 | – | 4620 | 4260 | – | 6160 | 5680 | – | m3/h | Portata aria |
| RPM | 945 | 945 | 945 | 945 | – | 945 | 945 | – | 945 | 945 | – | 945 | 945 | – | RPM | ||
| Potenza effettiva | W | 75 | 75 | 75 | 75 | – | 150 | 150 | – | 225 | 225 | – | 300 | 300 | – | W | Portata aria |
| Potenza nominale | W | 75 | 75 | 75 | 75 | – | 150 | 150 | – | 225 | 225 | – | 300 | 300 | – | W | Potenza nominale |
| Assorb. totale | A | 0,37 | 0,37 | 0,37 | 0,37 | – | 0,74 | 0,74 | – | 1,11 | 1,11 | – | 1,48 | 1,48 | – | A | Assorb. totale |
| LpA 10m | dB(A) | 30 | 30 | 30 | 30 | – | 33 | 33 | – | 35 | 35 | – | 36 | 36 | – | dB(A) | LpA 10m |
| Attacchi | In/Out (mm) | 16/12 | 16/12 | 22/12 | 22/12 | – | 22/16 | 22/16 | – | 28/22 | 28/22 | – | 35/28 | 35/28 | – | In/Out (mm) | Attacchi |
| Classe efficienza | C | C | B | B | – | B | B | – | B | B | – | B | B | – | Classe efficienza | ||
| Dati comuni | Dati comuni | ||||||||||||||||
| Motoventilatori | n° x Ø mm | 1 x 350 | 1 x 350 | 1 x 350 | 1 x 350 | 1 x 350 | 2 x 350 | 2 x 350 | 2 x 350 | 3 x 350 | 3 x 350 | 3 x 350 | 4 x 350 | 4 x 350 | 4 x 350 | n° x Ø mm | Motoventilatori |
| Superficie interna | m2 | 0,5 | 0,7 | 0,9 | 1,3 | 1,7 | 1,7 | 2,6 | 3,4 | 2,6 | 3,9 | 5,1 | 3,4 | 5,2 | 6,8 | m2 | Superficie interna |
| Sup. esterna | m2 | 6,3 | 9,5 | 11,9 | 17,9 | 23,9 | 23,8 | 35,8 | 47,8 | 35,7 | 53,7 | 71,7 | 47,6 | 71,6 | 95,6 | m2 | Sup. esterna |
| Volume interno | dm3 | 0,5 | 0,8 | 1 | 1,5 | 2 | 2 | 3 | 4 | 3 | 4,5 | 6 | 4 | 6 | 8 | dm3 | Volume interno |
| Peso netto | Kg | 14 | 15 | 18 | 20 | 22 | 32,5 | 36 | 39,5 | 46 | 51,5 | 57 | 60 | 68 | 75 | Kg | Peso netto |
| Ø450 mm | ||||||||||||||||||
|
|
|
|
|
||||||||||||||
| Modello | TKE | 451A2 | 451A3 | 451A4 | 452A2 | 452A3 | 452A4 | 453A2 | 453A3 | 453A4 | 454A2 | 454A3 | 454A4 | 456A2 | 456A3 | 456A4 | Modello | |
| Capacità | ∆ T = 15K (kW) | 11,8 | 15,8 | 18,6 | 23,6 | 31,6 | 37,2 | 35,4 | 47,4 | 55,8 | 47,2 | 63,2 | 74,4 | 70,8 | 94,8 | 111,6 | ∆ T = 15K (kW) | Capacità |
| Portata aria | m3/h | 4960 | 4500 | 4880 | 9920 | 9100 | 9760 | 14880 | 13650 | 14640 | 19840 | 18200 | 19520 | 29760 | 27300 | 29280 | m3/h | Portata aria |
| RPM | 1310 | 1310 | 1310 | 1310 | 1310 | 1310 | 1310 | 1310 | 1310 | 1310 | 1310 | 1310 | 1310 | 1310 | 1310 | RPM | ||
| Potenza effettiva | W | 490 | 490 | 490 | 980 | 980 | 980 | 1470 | 1470 | 1470 | 1960 | 1960 | 1960 | 2940 | 2940 | 2940 | W | Portata aria |
| Potenza nominale | W | 490 | 490 | 490 | 980 | 980 | 980 | 1470 | 1470 | 1470 | 1960 | 1960 | 1960 | 2940 | 2940 | 2940 | W | Potenza nominale |
| Assorb. totale | A | 2,4 | 2,4 | 2,4 | 4,7 | 4,7 | 4,7 | 7,1 | 7,1 | 7,1 | 9,4 | 9,4 | 9,4 | 14,2 | 14,2 | 14,2 | A | Assorb. totale |
| LpA 10m | dB(A) | 47 | 47 | 47 | 50 | 50 | 50 | 52 | 52 | 52 | 53 | 53 | 53 | 55 | 55 | 55 | dB(A) | LpA 10m |
| Attacchi | In/Out (mm) | 22/16 | 22/67 | 22/16 | 28/22 | 35/28 | 35/28 | 35/28 | 42/28 | 42/28 | 42/28 | 42/28 | 42/35 | 42/35 | 54/42 | 54/42 | In/Out (mm) | Attacchi |
| Classe efficienza | E | D | D | E | D | D | E | D | D | E | D | D | E | D | D | Classe efficienza | ||
|
|
|
|
|
||||||||||||||
| Modello | TKE | 451B2 | 451B3 | 451B4 | 452B2 | 452B3 | 452B4 | 453B2 | 453B3 | 453B4 | 454B2 | 454B3 | 454B4 | 456B2 | 456B3 | 456B4 | Modello | |
| Capacità | ∆ T = 15K (kW) | 10,2 | 12,4 | 14,1 | 20,4 | 24,8 | 28,2 | 30,6 | 37,2 | 42,3 | 40,8 | 49,6 | 56,4 | 61,2 | 74,4 | 84,6 | ∆ T = 15K (kW) | Capacità |
| Portata aria | m3/h | 3290 | 2980 | 3280 | 6580 | 5960 | 6560 | 9870 | 8940 | 9840 | 13160 | 11920 | 13120 | 19740 | 17880 | 19680 | m3/h | Portata aria |
| RPM | 900 | 900 | 900 | 900 | 900 | 900 | 900 | 900 | 900 | 900 | 900 | 900 | 900 | 900 | 900 | RPM | ||
| Potenza effettiva | W | 190 | 190 | 190 | 380 | 380 | 380 | 570 | 570 | 570 | 760 | 760 | 760 | 1140 | 1140 | 1140 | W | Portata aria |
| Potenza nominale | W | 190 | 190 | 190 | 380 | 380 | 380 | 570 | 570 | 570 | 760 | 760 | 760 | 1140 | 1140 | 1140 | W | Potenza nominale |
| Assorb. totale | A | 0,9 | 0,9 | 0,9 | 1,7 | 1,7 | 1,7 | 2,6 | 2,6 | 2,6 | 3,4 | 3,4 | 3,4 | 5,2 | 5,2 | 5,2 | A | Assorb. totale |
| LpA 10m | dB(A) | 34 | 34 | 34 | 37 | 37 | 37 | 39 | 39 | 39 | 40 | 40 | 40 | 42 | 42 | 42 | dB(A) | LpA 10m |
| Attacchi | In/Out (mm) | 22/16 | 22/16 | 22/16 | 28/22 | 28/22 | 28/22 | 35/28 | 42/28 | 42/28 | 42/28 | 42/28 | 42/35 | 42/35 | 54/42 | 54/42 | In/Out (mm) | Attacchi |
| Classe efficienza | C | C | B | C | C | B | C | C | B | C | C | B | C | C | B | Classe efficienza | ||
| Dati comuni | Dati comuni | |||||||||||||||||
| Motoventilatori | n° x Ø mm | 1 x 450 | 1 x 450 | 1 x 450 | 2 x 450 | 2 x 450 | 2 x 450 | 3 x 450 | 3 x 450 | 3 x 450 | 4 x 450 | 4 x 450 | 4 x 450 | 6 x 450 | 6 x 450 | 6 x 450 | n° x Ø mm | Motoventilatori |
| Superficie interna | m2 | 1,4 | 2,1 | 2,8 | 2,8 | 4,2 | 5,5 | 4,1 | 6,2 | 8,3 | 5,5 | 8,3 | 11,1 | 8,3 | 12,5 | 16,6 | m2 | Superficie interna |
| Sup. esterna | m2 | 19,3 | 28,9 | 38,5 | 38,6 | 57,8 | 77 | 57,9 | 86,7 | 116 | 77,2 | 116 | 154 | 116 | 173 | 231 | m2 | Sup. esterna |
| Volume interno | dm3 | 1,5 | 2,3 | 3,1 | 3 | 4,6 | 6,2 | 4,5 | 6,9 | 9,3 | 6 | 9,2 | 12,4 | 9 | 13,8 | 18,6 | dm3 | Volume interno |
| Peso netto | Kg | 31,5 | 33,5 | 36,5 | 57,5 | 63 | 68,5 | 84 | 92,5 | 101 | 113 | 123 | 133 | 163 | 181 | 198 | Kg | Peso netto |
