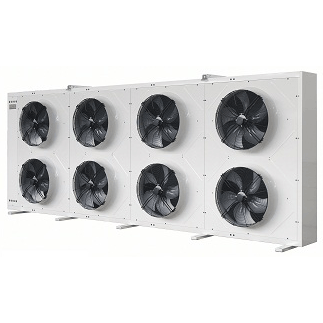

Condensatori ad aria KCE

La gamma KCE è stata studiata per soddisfare tutti i possibili impieghi nei settori del condizionamento, refrigerazione e raffreddamento industriale.
Gli scambiatori ad alta efficienza impiegati, vengono realizzati con alette in alluminio dal profilo speciale “Air Intake” e tubi di rame con rigatura interna, il passo alette è di 2,1 mm per tutta la gamma. Sono studiati per utilizzare i nuovi fluidi refrigeranti e vengono forniti carichi di aria secca in pressione (2 bar).
I modelli con motoventilatori Ø500, Ø630 mm monofila e Ø710 mm propongono un’inedita geometria che, impiegando basse quantità di fluido refrigerante, permette di ottimizzare dimensioni e rendimenti.
La particolare conformazione dei fianchi laterali e delle gambe di sostegno, garantisce un deciso miglioramento della robustezza e della stabilità dei modelli, assicurando contemporaneamente un solido supporto per lo scambiatore ed una riduzione delle oscillazioni elastiche durante il funzionamento con flusso aria verticale.
I motoventilatori assiali installati sull’intera gamma, sono quanto di più tecnologicamente avanzato disponibile oggi sul mercato. Soluzioni inedite come le pale a conformazione ibrida o con tecnologia bionica sono ampiamente utilizzate. Questi motoventilatori, vengono proposti in una vasta gamma di diametri e regimi di rotazione. Di seguito le caratteristiche tecniche:

  • Ø500 mm: 4-4, 6-6, 8-8, 12-12 poli;
  • Ø630 mm: 4-4, 6-6, 8-8, 12-12 poli;
  • Ø710 mm (new!): 6-6, 8-8, 12-12 poli;
  • Ø800 mm: 6-6, 8-8, 12-12, 12-12 rallentato;
  • Ø910 mm (new!): 6-6, 6-6 potenziato;
  • Ø1000 mm: 8-8, 12-12, 12-12rallentato;
  • Trifase 400V/3/50Hz a doppia velocità (Delta/Star);
  • Pale in alluminio pressofuso o in versione ibrida alluminio/tecnopolimero, con profili ottimizzati a falce (esclusi KCE1.C, KCE9.G);
  • Grado di protezione: IP 54;
  • Classe termica di isolamento: 155;
  • Termocontatti di protezione interni;
  • Griglie di protezione in acciaio trattato con vernice epossidica.

I motoventilatori e la carcassa sono predisposti per la messa a terra.



KCE Ø500 mm
da 1 a 3 motoventilatori

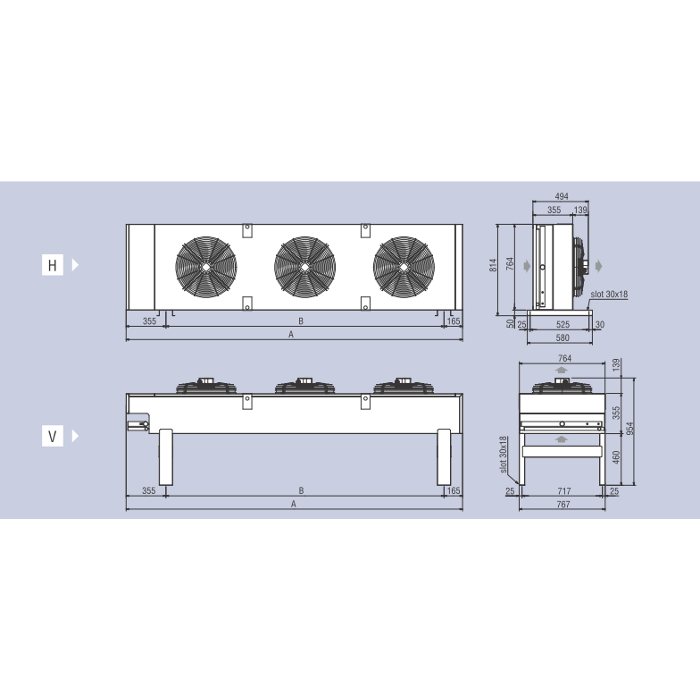

KCE 500 da 1 a 3 motoventilatori
Motoventilatori N. 1 2 3
Modello KCE 51 52 53
Dimensioni (mm) A 1240 2120 3000
B 720 1600 2480
da 4 a 6 motoventilatori

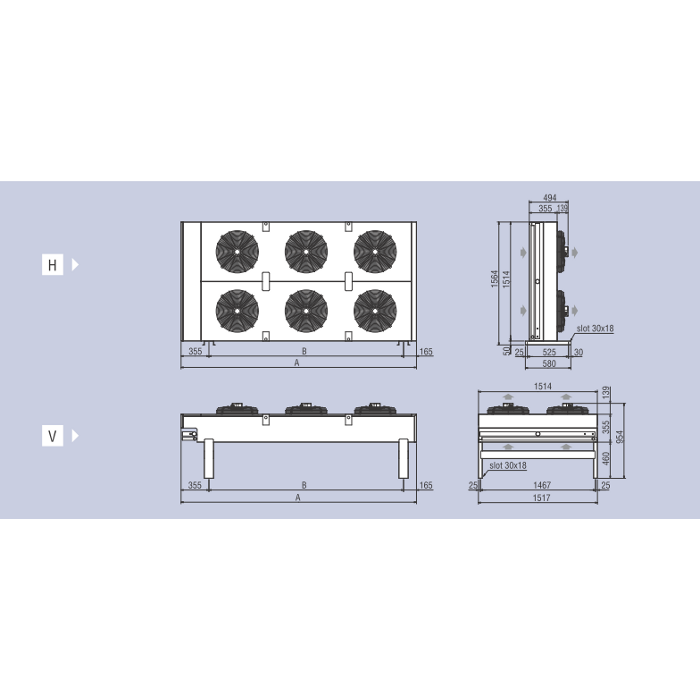

KCE 500 da 4 a 6 motoventilatori
Motoventilatori N. 4 6
Modello KCE 54 56
Dimensioni (mm) A 2129 3000
B 1600 2480



KCE Ø630 mm
da 1 a 3 motoventilatori

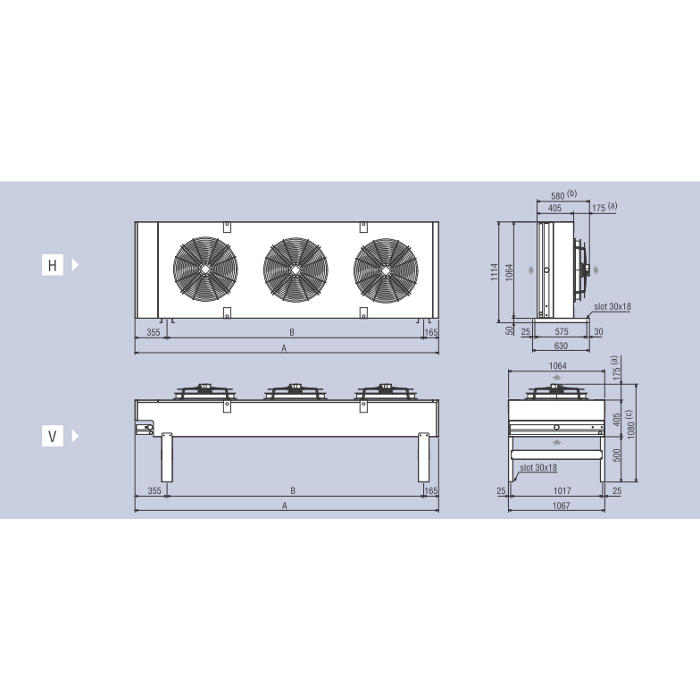

KCE 500E 630 da 1 a 3 motoventilatori
Motoventilatori N. 1 2 3
Modello KCE

61

 62 63
Dimensioni (mm) A 1360 2360 3360
B 840 1840 2840
4 motoventilatori

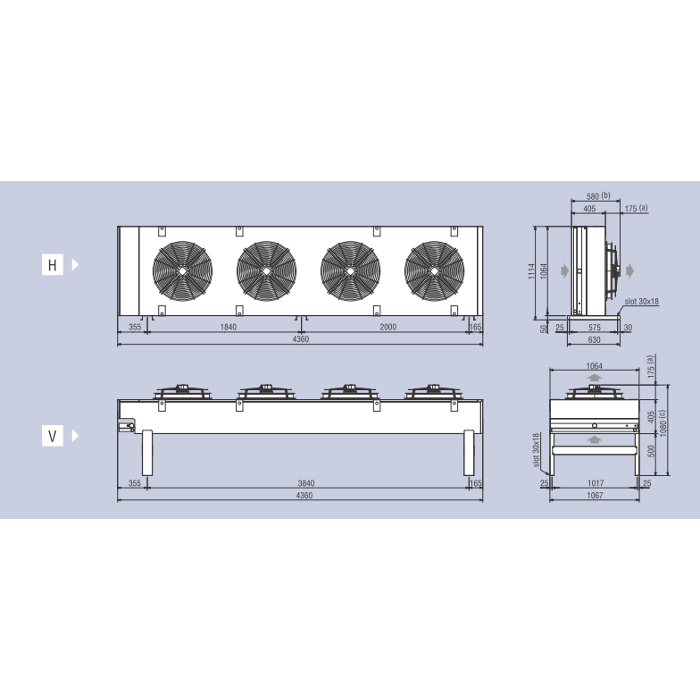

KCE 500E 630 da 4 motoventilatori



KCE Ø800 mm
da 1 a 4 motoventilatori

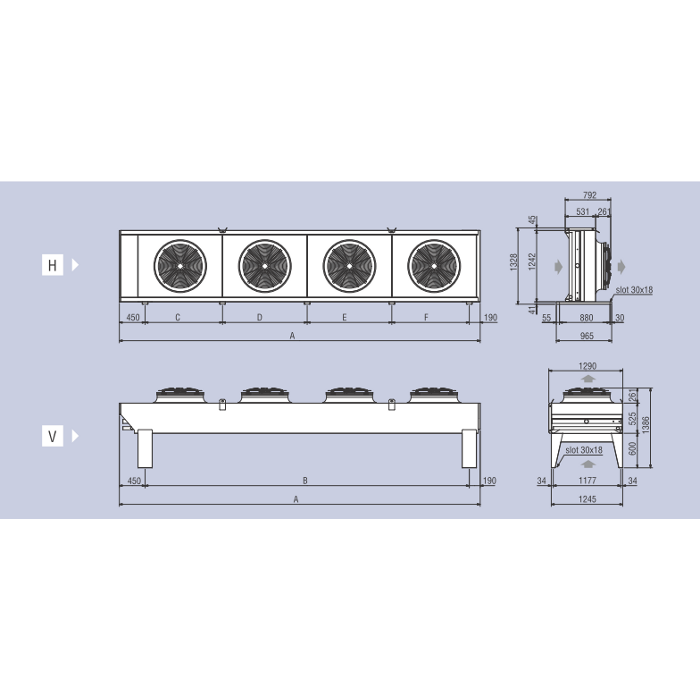

KCE 800 da 1 a 4 motoventilatori
Motoventilatori N. 1 2 3 4
Modello KCE 81 82 83 84
A 1865 3340 4815 6290
B 1225 2700 4175 5650
C 1225 1350 1350 1350
D – 1350 1475 1475
E – – 1350 1475
F – – – 1350



Caratteristiche Tecniche

KCE Ø 500 mm
Condensatori Ventole ico Ventole icoVentole ico Ventole icoVentole icoVentole ico Ventole icoVentole ico
Ventole icoVentole ico 		Ventole icoVentole icoVentole ico
Ventole icoVentole icoVentole ico 		Condensatori
Modello KCE 51A2 51A3 51A4 52A2 52A3 52A4 53A2 53A3 53A4 54A2 54A3 54A4 56A2 56A3 56A4 KCE Modello
Connessione Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Connessione
Capacità ∆T = 15K (kW) 22,4 20,4 26,3 23,4 28,2 24,2 44,8 40,8 52,6 46,8 56,4 48,4 67,2 61,2 78,9 70,2 84,6 72,6 89,6 81,6 105 94 113 97 134 122 158 140 169 145 ∆T = 15K (kW) Capacità
Portata aria m3/h 7230 6120 6690 5600 6280 5180 14460 12240 13380 11200 12560 10360 21690 18360 20070 16800 18840 15540 28920 24480 26760 22400 25120 20720 43380 36720 40140 33600 37680 31080 m3/h Portata aria
RPM 1390 1180 1390 1180 1390 1180 1390 1180 1390 1180 1390 1180 1390 1180 1380 1180 1390 1180 1390 1180 1390 1180 1390 1180 1390 1180 1390 1180 1390 1180 RPM
Potenza effettiva W 650 510 650 510 650 510 1300 1020 1300 1020 1300 1020 1950 1530 1950 1530 1950 1530 2600 2040 2600 2040 2600 2040 3900 3060 3900 3060 3900 3060 W Potenza effettiva
Potenza nominale W 720 550 720 550 720 550 1440 1100 1440 1100 1440 1100 2160 1650 2160 1650 2160 1650 2880 2200 2880 2200 2880 2200 4320 3300 4320 3300 4320 3300 W Potenza nominale
Assorb. totale A 1,41 0,95 1,41 0,95 1,41 0,95 2,82 1,9 2,82 1,9 2,82 1,9 4,23 2,85 4,23 2,85 4,23 2,85 5,64 3,8 5,64 3,8 5,64 3,8 8,46 5,7 8,46 5,7 8,46 5,7 A Assorb. totale
LpA 10m dB(A) 50 44 50 44 50 44 53 47 53 47 53 47 54 49 54 49 54 49 56 50 56 50 56 50 57 52 57 52 57 52 dB(A) LpA 10m
Attacchi In/Out (mm) 22/16 28/22 28/22 35/28 35/28 35/28 42/28 42/28 42/28 42/28 54/35 54/35 54/35 54/35 54/35 In/Out (mm) Attacchi
Classe efficienza D D D C D C D D D C D C D D D C D C D D D C D C D D D C D C Classe efficienza
Modello KCE 51B2 51B3 51B4 52B2 52B3 52B4 53B2 53B3 53B4 54B2 54B3 54B4 56B2 56B3 56B4 KCE Modello
Connessione Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Connessione
Capacità ∆T = 15K (kW) 17,9 15,2 19,9 16,1 20,2 15,2 35,8 30,4 39,8 32,2 40,4 30,4 53,7 45,6 59,7 48,3 60,6 45,6 71,6 60,8 79,6 64,4 80,8 60,8 107 91,2 119 96,6 121 91,2 ∆T = 15K (kW) Capacità
Portata aria m3/h 4970 3650 4500 3440 4180 3040 9940 7700 9000 6880 8360 6080 14910 11550 13500 10320 12540 9120 19880 15440 18000 13760 16720 12160 29820 23100 27000 20640 25080 18240 m3/h Portata aria
RPM 930 800 930 800 930 800 930 800 930 800 930 800 930 800 930 800 930 800 930 800 930 800 930 800 930 800 930 800 930 800 RPM
Potenza effettiva W 270 170 230 170 230 170 460 340 460 340 460 340 690 510 690 510 690 510 920 680 920 680 920 680 1380 1020 1380 1020 1380 1020 W Potenza effettiva
Potenza nominale W 270 190 270 190 270 190 540 380 540 380 540 380 810 570 810 570 810 570 1080 760 1080 760 1080 760 1620 1140 1620 1140 1620 1140 W Potenza nominale
Assorb. totale A 0,69 0,4 0,69 0,4 0,69 0,4 1,38 0,8 1,38 0,8 1,38 0,8 2,07 1,2 2,07 1,2 2,07 1,2 2,76 1,6 2,76 1,6 2,76 1.6 4,14 2,4 4,14 2,4 4,14 2,4 A Assorb. totale
LpA 10m dB(A) 37 34 37 34 37 34 40 36 40 36 40 36 42 38 42 38 42 38 43 39 43 39 43 39 45 41 45 41 45 41 dB(A) LpA 10m
Attacchi In/Out (mm) 22/16 22/16 22/16 22/16 22/16 35/28 42/28 42/28 42/28 42/28 54/36 54/35 54/35 54/35 54/35 In/Out (mm) Attacchi
Classe efficienza B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B Classe efficienza
Modello KCE 51C2 51C3 51C4 52C2 52C3 52C4 53C2 53C3 53C4 54C2 54C3 54C4 56C2 56C3 56C4 KCE Modello
Connessione Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Connessione
Capacità ∆T = 15K (kW) 14,1 12,4 14,8 12,7 15,2 13,1 28,2 24,8 29,6 25,4 30,4 26,2 42,3 37,2 44,4 38,1 45,6 39,3 56,4 49,6 59,2 50,8 60,8 52,4 84,6 74,4 88,8 76,2 91,2 78,6 ∆T = 15K (kW) Capacità
Portata aria m3/h 3430 2890 3100 2620 3170 2670 6860 5780 6200 5240 6340 5340 10290 8670 9300 7860 9510 8010 13720 11560 12400 10480 12680 10680 20580 17340 18600 15720 19020 16020 m3/h Portata aria
RPM 680 560 680 560 680 560 680 560 680 560 680 560 680 560 680 560 680 560 680 560 680 560 680 560 680 560 680 560 680 560 RPM
Potenza effettiva W 140 80 140 80 140 80 280 160 280 160 280 160 420 240 420 240 420 240 560 320 560 320 560 320 840 480 840 480 840 480 W Potenza effettiva
Potenza nominale W 150 90 150 90 150 90 300 180 300 180 300 180 450 270 450 270 450 270 600 360 600 360 600 360 900 540 900 540 900 540 W Potenza nominale
Assorb. totale A 0,4 0,18 0,4 0,18 0,4 0,18 0,8 0,36 0,8 0,36 0,8 0,36 1,2 0,54 1,2 0,54 1,2 0,54 1,6 0,72 1,6 0,72 1,6 0,72 2,4 1,08 2,4 1,08 2,4 1,08 A Assorb. totale
LpA 10m dB(A) 29 26 29 26 26 26 32 29 32 29 32 39 33 30 33 30 33 30 34 32 34 32 34 32 36 33 36 33 36 33 dB(A) LpA 10m
Attacchi In/Out (mm) 22/16 22/16 22/16 35/28 35/28 35/28 42/28 42/28 42/28 54/35 54/35 54/35 54/35 54/35 54/35 In/Out (mm) Attacchi
Classe efficienza B A B A B A B A B A B A B A B A B A B A B A B A B A B A B A Classe efficienza
Modello KCE 51D2 51D3 51D4 52D2 52D3 52D4 53D2 53D3 53D4 54D2 54D3 54D4 56D2 56D3 56D4 KCE Modello
Connessione Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Connessione
Capacità ∆T = 15K (kW) 11,3 6,9 11,2 6,2 11,2 6,6 22,5 13,8 22,4 12,4 22,4 13,2 33,8 20,7 33,6 18,6 33,6 19,8 45,0 27,6 44,8 24,8 44,8 26,4 67,6 41,5 67,1 37,3 67,2 39,6 ∆T = 15K (kW) Capacità
Portata aria m3/h 2540 1420 2260 1210 2260 1280 5080 2840 4520 2420 4520 2560 7620 4260 6480 3630 6780 3840 10160 5680 9040 4840 9040 5120 15240 8520 13560 7260 13560 7680 m3/h Portata aria
RPM 560 340 560 340 560 340 560 340 560 340 560 340 560 340 560 340 560 340 560 340 560 340 560 340 560 340 560 340 560 340 RPM
Potenza effettiva W 80 40 80 40 80 40 160 80 160 80 160 80 240 120 240 120 240 120 320 160 320 160 320 160 480 240 480 240 480 240 W Potenza effettiva
Potenza nominale W 100 50 100 50 100 50 200 100 200 100 200 100 300 150 300 150 300 150 400 200 400 200 400 200 600 300 600 300 600 300 W Potenza nominale
Assorb. totale A 0,19 0,09 0,19 0,09 0,19 0,09 0,38 0,18 0,38 0,18 0,38 0,18 0,57 0,27 0,57 0,57 0,57 0,27 0,76 0,36 0,76 0,36 0,76 0,36 1,14 0,54 1,14 0,54 1,14 0,54 A Assorb. totale
LpA 10m dB(A) 27 16 27 16 27 16 30 19 30 19 30 19 31 20 31 20 31 20 32 21 32 21 32 31 34 23 34 23 34 23 dB(A) LpA 10m
Attacchi In/Out (mm) 22/16 22/16 22/16 35/28 35/28 35/28 42/28 42/28 42/28 42/28 54/35 54/35 54/35 54/35 54/35 In/Out (mm) Attacchi
Classe efficienza A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A Classe efficienza
Dati comuni Dati comuni
Motoventilatori n° x Ø mm 1 x 500 1 x 500 1 x 500 2 x 500 2 x 500 2 x 500 3 x 500 3 x 500 3 x 500 4 x 500 4 x 500 4 x 500 6 x 500 6 x 500 6 x 500 n° x Ø mm Motoventilatori
Superficie interna m2 2,7 4,1 5,5 5,4 8,2 11 8,1 12,3 16,5 10,8 16,4 22 16,2 24,6 33 m2 Superficie interna
Sup. esterna m2 25 37 50 50 74 99 74 111 149 99 149 198 149 223 297 m2 Sup. esterna
Volume interno dm3 3,7 5,5 7,3 7,4 11 14,6 11,1 16,5 21,9 14,8 22 29,2 22,2 33 43,8 dm3 Volume interno
Peso netto Vers. A (kg) 63 68 73 103 111 121 141 155 168 187 208 227 265 293 320 Vers. A (kg) Peso netto
Vers. B – C (kg) 61 66 71 98 107 117 135 149 162 178 200 218 253 280 308 Vers. B – C (kg)
Vers. D (kg)) 58 63 68 92 102 111 126 139 154 167 188 207 235 262 290 Vers. D (kg)



KCE Ø 630 mm
Condensatori Ventole ico Ventole icoVentole ico Ventole icoVentole icoVentole ico Ventole icoVentole icoVentole icoVentole ico Condensatori
Modello KCE 61A2 61A3 61A4 62A2 62A3 62A4 63A2 63A3 63A4 64A2 64A3 64A4 KCE Modello
Connessione Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Connessione
Capacità ∆T = 15K (kW) 42,4 40,4 51,1 47,5 54,9 50,6 84,8 80,8 102 95 110 101 127 121 153 143 165 152 170 162 204 190 220 202 ∆T = 15K (kW) Capacità
Portata aria m3/h 14400 13060 13510 11990 12620 11280 28800 26120 27020 23980 25240 22560 43200 39180 40530 35970 37860 33840 57600 52240 54040 47960 50480 45120 m3/h Portata aria
RPM 1380 1140 1380 1140 1380 1140 1380 1140 1380 1140 1380 1140 1380 1140 1380 1140 1380 1140 1380 1140 1380 1140 1380 1140 RPM
Potenza effettiva W 1440 1120 1440 1120 1440 1120 2880 2240 2880 2240 2880 2240 4320 3360 4320 3360 4320 3360 5760 4480 5760 4480 5760 4480 W Potenza effettiva
Potenza nominale W 1650 1150 1650 1150 1650 1150 3300 2300 3300 2300 3300 2300 4950 3450 4950 3450 4950 3450 6600 4600 6600 4600 6600 4600 W Potenza nominale
Assorb. totale A 3,1 2 3,1 2 3,1 2 6,2 4 6,2 4 6,2 4 9,3 6 9,3 6 9,3 6 12,4 8 12,4 8 12,4 8 A Assorb. totale
LpA 10m dB(A) 53 49 53 49 53 49 56 52 56 52 56 52 57 54 57 54 57 54 58 55 58 55 58 55 dB(A) LpA 10m
Attacchi In/Out (mm) 28/22 35/28 35/28 35/28 42/28 42/28 54/35 54/35 54/35 54/35 54/35 54/35 In/Out (mm) Attacchi
Classe efficienza E D D D D C E D D D D C E D D D D C E D D D D C Classe efficienza
Modello KCE 61B2 61B3 61B4 62B2 62B3 62B4 63B2 63B3 63B4 64B2 64B3 64B4 KCE Modello
Connessione Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Connessione
Capacità ∆T = 15K (kW) 30,2 27,2 33,1 28,9 34,1 28,3 60,4 54,4 66,2 57,8 68,2 56,6 90,6 81,6 99,3 86,7 102 84,9 121 109 132 116 136 113 ∆T = 15K (kW) Capacità
Portata aria m3/h 8140 6730 7590 6150 7170 5670 16280 13460 15180 12300 14340 11340 24420 20190 22770 18450 21510 17010 32560 26920 30360 24600 28680 22680 m3/h Portata aria
RPM 890 690 890 690 890 690 890 690 890 690 890 690 890 690 890 690 890 690 890 690 890 690 890 690 RPM
Potenza effettiva W 540 370 540 370 540 370 1080 740 1080 740 1080 740 1620 1110 1620 1110 1620 1110 2160 1480 2160 1480 2160 1480 W Potenza effettiva
Potenza nominale W 600 400 600 400 600 400 1200 740 1200 800 1200 800 1800 1200 1800 1200 1800 1200 2400 1600 2400 1600 2400 1600 W Potenza nominale
Assorb. totale A 1,2 0,68 1,2 0,68 1,2 6,8 2,4 1,36 2,4 1,36 2,4 1,36 3,6 2,04 3,6 2,04 3,6 2,04 4,8 2,72 4,8 2,72 4,8 2,72 A Assorb. totale
LpA 10m dB(A) 43 36 43 36 43 36 46 39 46 39 46 39 48 41 48 41 48 41 49 42 49 42 49 42 dB(A) LpA 10m
Attacchi In/Out (mm) 28/22 35/28 35/28 35/28 42/28 42/28 54/35 54/35 54/35 54/35  54/35 54/35 In/Out (mm) Attacchi
Classe efficienza C B C B C B C B C B C B C B C B C B C B C B C B Classe efficienza
Modello KCE 61C2 61C3 61C4 62C2 62C3 62C4 63C2 63C3 63C4 64C2 64C3 64C4 KCE Modello
Connessione Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Connessione
Capacità ∆T = 15K (kW) 24,6 20,0 25,9 19,9 26,4 20,3 49,2 40,0 51,8 39,8 52,8 40,6 73,8 60 77,7 59,7 79,2 60,9 98,4 80,0 104 76,9 106 81,2 ∆T = 15K (kW) Capacità
Portata aria m3/h 5850 4440 5410 4000 5410 4060 11700 8880 10820 8000 10820 8120 17550 13320 16230 12000 16230 12180 23400 17760 21640 16000 21640 16240 m3/h Portata aria
RPM 660 520 660 520 660 520 660 520 660 520 660 520 660 520 660 520 660 520 660 520 660 520 660 520 RPM
Potenza effettiva W 290 180 290 180 290 180 580 360 580 360 580 360 870 540 870 540 870 540 1160 720 1160 720 1160 720 W Potenza effettiva
Potenza nominale W 330 190 330 190 330 190 660 380 660 380 660 380 990 570 990 570 990 570 1320 760 1320 760 1320 760 W Potenza nominale
Assorb. totale A 0,83 0,39 0,83 0,39 0,83 0,39 1,66 0,78 1,66 0,78 1,66 0,78 2,49 1,17 2,49 1,17 2,49 1,17 3,32 1,56 3,32 1,56 3,32 1,56 A Assorb. totale
LpA 10m dB(A) 34 28 24 28 34 28 37 31 37 31 37 31 38 32 38 32 38 32 39 33 39 33 39 33 dB(A) LpA 10m
Attacchi In/Out (mm) 28/22 28/22 28/22 35/28 42/28 42/28 54/36 54/35 54/35 42/28 54/35 54/35 In/Out (mm) Attacchi
Classe efficienza B A B A B A B A B A B A B A B A B A B A B A B A Classe efficienza
Modello KCE 61D2 61D3 61D4 62D2 62D3 62D4 63D2 63D3 63D4 64D2 64D3 63D4 KCE Modello
Connessione Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Connessione
Capacità ∆T = 15K (kW) 17.5 14,0 17,3 13,4 17,8 13,8 35,0 28,0 34,6 26,8 35,6 27,6 52,5 42,0 51,9 40,2 53,4 41,4 70,0 56,0 69,2 53,6 71,2 55,2 ∆T = 15K (kW) Capacità
Portata aria m3/h 3760 2900 3440 2630 3510 2700 7520 5800 6880 5260 7020 5400 11280 8700 10320 7890 10530 8100 15040 11600 13760 10520 14040 10800 m3/h Portata aria
RPM 450 275 450 275 450 275 450 275 450 275 450 275 450 275 450 275 450 275 450 275 450 275 450 275 RPM
Potenza effettiva W 140 60 140 60 140 60 280 120 280 120 280 120 420 180 420 180 420 180 560 240 560 240 560 240 W Potenza effettiva
Potenza nominale W 145 60 145 60 145 60 290 120 290 120 290 120 435 180 430 180 435 180 580 240 580 240 580 240 W Potenza nominale
Assorb. totale A 0,32 0,18 0,32 0,18 0,32 0,18 0,64 0,36 0,64 0,36 0,64 0,36 0,96 0,54 0,96 0,54 0,96 0,54 1,28 0,72 1,28 0,72 1,28 0,72 A Assorb. totale
LpA 10m dB(A) 24 20 24 20 24 20 27 23 27 23 27 23 28 24 28 28 28 24 29 26 29 26 29 26 dB(A) LpA 10m
Attacchi In/Out (mm) 28/22 28/22 28/22 28/22 28/22 35/28 35/28 42/28 42/28 42/28 42/28 54/35 In/Out (mm) Attacchi
Classe efficienza A A A A A A A A A A A A A A A A A A A A A A A A Classe efficienza
Dati comuni Dati comuni
Motoventilatori n° x Ø mm 1 x 630 1 x 630 1 x 630 2 x 630 2 x 630 2 x 630 3 x 630 3 x 630 3 x 630  4 X 630 4 X 630 4 X 630 n° x Ø mm Motoventilatori
Superficie interna m2 4,4 6,6 8,8 8,7 13,1 17,5 13,1 19,7 26,3 17,5 26,3 35 m2 Superficie interna
Sup. esterna m2 39 59 79 79 118 158 118 177 236 158 236 315 m2 Sup. esterna
Volume interno dm3 5,8 8,7 11,6 11,6 17,4 23,2 17,4 26,1 34,8 23,2 34,8 46,4 dm3 Volume interno
Peso netto Vers. A (kg) 109 117 125 184 199 214 261 283 305 339 371 396 Vers. A (kg) Peso netto
Vers. B – C – D (kg) 85 94 101 137 152 166 190 212 234 243 275 301 Vers. B – C – D (kg)



KCE Ø800 mm
Condensatori Ventole ico Ventole icoVentole ico Ventole icoVentole icoVentole ico Condensatori
Modello KCE 81B2 81B3 81B4 81B5 82B2 82B3 82B4 82B5 83B2 83B3 83B4 83B5 KCE Modello
Connessione Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Connessione
Capacità ∆T = 15K (kW) 55,5 48,4 69,3 58,0 76,8 62,6 80,9 63.6 111 96,8 139 116 154 125 162 127 167 145 208 174 230 188 243 191 ∆T = 15K (kW) Capacità
Portata aria m3/h 20160 15720 19500 14840 18660 14140 17890 13390 40320 31440 39000 29680 37320 28280 35960 26780 60480 47160 58500 44520 55980 42420 53940 40170 m3/h Portata aria
RPM 895 685 895 685 895 685 895 685 895 685 895 685 895 685 895 685 895 685 895 685 895 685 895 685 RPM
Potenza effettiva W 1640 1100 1640 1100 1640 1100 1640 1100 3280 2200 3280 2200 3280 2200 3280 2200 4920 3300 4920 3300 4920 3300 4920 3300 W Potenza effettiva
Potenza nominale W 2000 1270 2000 1270 2000 1270 2000 1270 4000 2540 4000 2540 4000 2540 4000 2540 6000 3810 6000 3810 6000 3810 6000 3810 W Potenza nominale
Assorb. totale A 4,3 2,5 4,3 2,5 4,3 2,5 4,3 2,5 8,6 5 8,6 5 8,6 5 8,6 5 12,9 7,5 12,9 7,5 12,9 7,5 12,9 7,5 A Assorb. totale
LpA 10m dB(A) 49 42 49 42 49 42 49 42 51 45 51 45 51 45 51 45 53 46 53 46 53 46 53 46 dB(A) LpA 10m
Attacchi In/Out (mm) 35/28 42/35 42/35 42/35 54/42 54/42 54/42 54/42 54/42 70/54 70/54 70/54 In/Out (mm) Attacchi
Classe efficienza* D D D C C C C C D D C C C C C C D D D C C C C C Classe efficienza
Modello KCE 81E2 81E3 81E4 81E5 82 E2 82 E3 82 E4 82 E5 83 E2
 83 E3 83 E4
 83 E5 KCE Modello
Connessione Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Connessione
Capacità ∆T = 15K (kW) 48,0 43.4 58,6 51,3 64,7 55,7 63,2 51,5 96,0 86,8 117 103 129 111 126 103 144 130 176 154 194 167 190 155 ∆T = 15K (kW) Capacità
Portata aria m3/h

 15440

 13030 15060 12460 14770 12200 13300 10500 30880 26060 30120 24920 29540 24400 26600 21000 46320 39090 45180 37380 44310 36600 39900 31500 m3/h Portata aria
RPM 670 510 670 510 670 510 670 510 670 510 670 510 670 510 670 510 670 510 670 510 670 510 670 510 RPM
Potenza effettiva W 750 500 750 500 750 500 750 500 1500 1000 1500 1000 1500 1000 1500 1000 2250 1500 2250 1500 2250 1500 2250 1500 W Potenza effettiva
Potenza nominale W 800 500 800 500 800 500 800 500 1600 1000 1600 1000 1600 1000 1600 1000 2400 1500 2400 1500 2400 1500 2400 1500 W Potenza nominale
Assorb. totale A 1.95 1 1,95 1 1,95 1 1,95 1 3,9 2 3,9 2 3,9 2 3,9 2  5,85 3 5,85 3 5,85 3 5,85 3 A Assorb. totale
LpA 10m dB(A) 40 35 40 35 40 35 40 35 43 38 43 38 43 38 43 38 44 40 44 40 44 40 44 40 dB(A) LpA 10m
Attacchi In/Out (mm) 35/28 42/35 42/35 42/35 54/42 54/42 54/42 54/42 54/42 70/54 70/54 70/54 In/Out (mm) Attacchi
Classe efficienza C B B B B A B B C B B B B A B B C B B B B A B B Classe efficienza
Modello KCE 81D2 B1D3 81D4 81D5 82D2 82D3 82D4 82D5 83D2 83D3 83D4 83D4 KCE Modello
Connessione Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Connessione
Capacità ∆T = 15K (kW) 35,4 30,6 39,7 33,1 40,5 30,6 39,4 – 70,8 61,2 79,4 66,2 80,9 61,2 78,7 – 106 91,8 119 99,3 121 91,8 118 * ∆T = 15K (kW) Capacità
Portata aria m3/h 9440 7650 8880 7100 8340 6115 7813 – 18880 15300 17760 14200 16680 12230 15626 – 28320 22950 26640 21300 25020 18345 23439 – m3/h Portata aria
RPM 435 330 435 330 435 330 435 – 435 330 435

330

 435 330 435 – 435 330 435 330 435 330 435 – RPM
Potenza effettiva W 380 200 380 200 380 200 380 – 760 400 760 400 760 400 760 – 1140 600 1140 600 1140 600 1140 – W Potenza effettiva
Potenza nominale W 380 200 380 200 380 200 380 – 760 400 760 400 760 400 760 – 1140 600 1140 600 1140 600 1140 – W Potenza nominale
Assorb. totale A 1,15 0,48 1,15 0,48 1,15 0,48 1,15 – 2,3 0,96 2,3 0,96 2,3 0,96 2,3 – 3,45 1,44 3,45 1,44 3,45 1,44 3,45 – A Assorb. totale
LpA 10m dB(A) 32 26 32 26 32 26 32 – 35 29 35 29 35 29 35 – 36 31 36 31 36 31 36 – dB(A) LpA 10m
Attacchi In/Out (mm) 35/28 42/35 42/35 42/35 54/42 54/42 54/42 54/42 54/42 70/54 70/54 70/54 In/Out (mm) Attacchi
Classe efficienza B A B A B A B – B A B A B A B – B A B A B A B – Classe efficienza
Modello KCE 81F2 81F3 81F4

–

 82F2 82F3 82F2 – 83F2 83F3 63F4 – KCE Modello
Connessione Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Delta Star Connessione
Capacità ∆T = 15K (kW) 33,0 24,7 36,3 23,0 35,8 21,6 – – 66,0 49,3 72,7 46,1 71,7 43,2 – – 99,0 74,0 109 69 107 64,8 – – ∆T = 15K (kW) Capacità
Portata aria m3/h 8520 5715 7940 4675 7272 4230 – – 17040 11430 15880 9352 14544 8460 – – 25560 17145  23820 14028 21816 12690 – – m3/h Portata aria
RPM 400 280 400 280 400 280 – – 400 280 400 280 400 280 – – 400 280 400 280 400 280 – – RPM
Potenza effettiva W 250 140 250 140 250 140 – – 500 280 500 280 500 280 – – 750 420 750 420 750 420 – – W Potenza effettiva
Potenza nominale W 250 140 250 140 250 140 – – 500 280 500 280 500 280 – – 750 420 750 420 750 420 – – W Potenza nominale
Assorb. totale A 0,56 0,27 0,56 0,27 0,56 0,27 – – 1,12 0,54 1,12 0,54 1,12 0,54 – – 1,68 0,81 1,68 0,81 1,68 0,81 – – A Assorb. totale
LpA 10m dB(A) 26 20 26 20 26 20 – – 29 23 29 23 29 23 – – 31 24 31 24 31 24 – – dB(A) LpA 10m
Attacchi In/Out (mm) 35/28 43/35 42/35 – 54/42 54/42 54/42 – 54/42 70/54 70/54 – In/Out (mm) Attacchi
Classe efficienza A A A A A A – – A A A A A A – – A A A A A A – – Classe efficienza
Dati comuni Dati comuni
Motoventilatori n° x Ø mm 1 x 800 1 x 800 1 x 800 1 x 800 2 x 800 2 x 800 2 x 800 2 x 800 3 x 800 3 x 800 3 x 800 3 x 800 n° x Ø mm Motoventilatori
Superficie interna m2 5,9 8,9 11,9 14,9 11,9 17,8 23,7 29,8 17,8 26,7 35,6 44,7 m2 Superficie interna
Sup. esterna m2 101 151 201 251 201 302 402 503 302 453 604 754 m2 Sup. esterna
Volume interno dm3 12 18 23 28,75 24 36 46 57,5 36 54 68 86,4 dm3 Volume interno
Peso netto Ø 800 (kg) 192 222 232 242 304 358 376 394 438 520 547 574 Ø 800 (kg) Peso netto
Peso 0,0000 kg
Dimensioni 0,0000 × 0,0000 × 0,0000 cm

Prodotti correlati

Torna in alto
