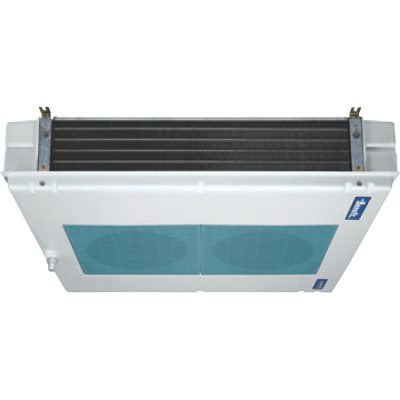

Caratteristiche principali
- Passo alette: 3,0 mm – 4,5 mm – 7,0 mm
- Da 1 a 5 ventilatori Ø 330 mm a 4 e a 6 poli (per funzionamento a bassa ventilazione e bassa rumorosità)
- Funzionamento silenzioso e consumi di energia ridotti
Carenatura
Carenatura di materiale antiurto e antinfortunistico “Safeshell”.
Scambiatore di calore TURBOCOIL®2
Lo scambiatore di calore super efficiente Turbocoil® 2, caratterizzato dal più elevato rapporto Potenza/Costo ottenibile è realizzato con:
- tubi di rame di piccolo diametro con rigatura interna elicoidale ad alta efficienza progettata per l’evaporazione dei nuovi fluidi refrigeranti. Disponibile anche una versione per funzionamento con CO2 selezionabile con il software REFRIGER.
- alette (TURBOFIN® 2) di alluminio ad alta efficienza con speciale configurazione del profilo turbolenziatore per ridurre la deumidificazione e la formazione di brina.
Distributore e circuito refrigerante
I distributori ed i circuiti del refrigerante sono stati progettati per assicurare la massima efficienza dello scambiatore di calore nelle diverse condizioni d’impiego dell’aeroevaporatore.
| Passo alette 50 = 4,5mm | ||||||||
| Modello | 37-50 | 82-50 | 111-50 | 166-50 | 222-50 | |||
| Potenza | (R404A) | TC 2,5°C (ΔT1 10k) | W | 3200 | 5550 | 8000 | 12400 | 16500 |
| TC 0°C (ΔT1 8k) | W | 2350 | 4100 | 5900 | 9200 | 12200 | ||
| Portata d’aria | m3/h | 1750 | 1950 | 3500 | 5250 | 7000 | ||
| Frecci d’aria | m | 2×10 | 2×7,5 | 2×12 | 2×13,5 | 2×14,5 | ||
| Superficie estera | m2 | 10,6 | 17,7 | 21,2 | 31,9 | 42,5 | ||
| Superficie interna | m2 | 0,7 | 1,8 | 2,2 | 3,3 | 4,4 | ||
| Peso | kg | 26,6 | 34,5 | 41,6 | 59,3 | 74,1 | ||
| Elettroventilatori | Ø 330 mm x n° | 1 | 1 | 2 | 3 | 4 | ||
| Assorbimento motori | W | 135 | 135 | 270 | 405 | 540 | ||
| A | 0,6 | 0,6 | 1,2 | 1,8 | 2,4 | |||
| Sbrinamento | Versione E 230V | W | 1300 | 2000 | 2400 | 3540 | 4760 | |
| Volume circuito | dm3 | 1,3 | 2,9 | 3,5 | 5,0 | 6,7 | ||
| Attacchi entrata | Ø mm | 12 | 12 | 16 | 16 | 16 | ||
| Attacchi uscita | Ø mm | 22 | 28 | 35 | 35 | 35 | ||

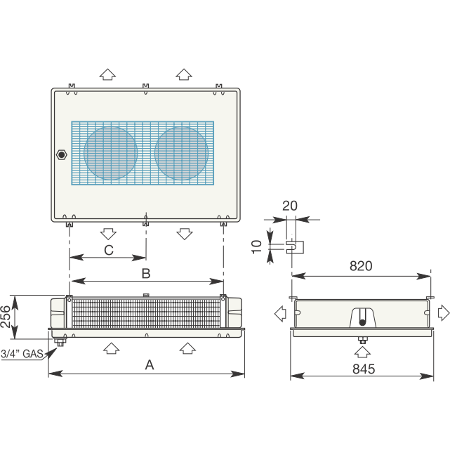

| Dimensioni | A mm | 740 | 1040 | 1190 | 1640 | 2090 | ||
| B mm | 485 | 785 | 935 | 1385 | 1835 | |||
| C mm | — | — | — | — | — | |||
| ∆T1 = differenza tra la temperatura dell’aria in entrata e la temperatura d’evaporazione del refrigerante. | ||||||||
Prestazioni
Le potenze degli aeroevaporatori sono provate in atmosfera secca (calore sensibile) secondo le norme ENV 328.
Le potenze totali (calore sensibile più calore latente) degli aeroevaporatori indicate a catalogo (R404A) per le usuali applicazioni in atmosfera umida sono riferite a temperatura di cella di 2,5 °C temperatura di evaporazione di -7,5 °C (DT1=10K) e corrispondono alle potenze in atmosfera secca moltiplicate per il fattore 1,25 (fattore calore latente) per tenere conto dell’aumento della potenza (calore latente) dovuto alla condensazione del vapor d’acqua sulla superficie dell’aeroevaporatore.
Questo fattore dipende dalle condizioni di fun zionamento della cella e risulta maggiore per temperature di cella più elevate e inferiore per temperature di cella più basse come indicato nella tabella.
| Temperatura d’entrata dell’aria | 10 °C | 1,35 | Fattore calore latente |
| 2,5 °C | 1,25 | ||
| 0 °C | 1,15 | ||
| -18 °C | 1,05 | ||
| -25 °C | 1,01 |
Norme
Gli apparecchi sono stati progettati e costruiti per poter essere incorporati in macchine come definito dalla Direttiva Macchine 98/37 CE e successivi emendamenti.
– Direttiva 2004/108 CE e successivi emendamenti. Compatibilità elettromagnetica.
– Direttiva 2006/95 CE Bassa tensione.
– EN 294 Griglie di protezione.
