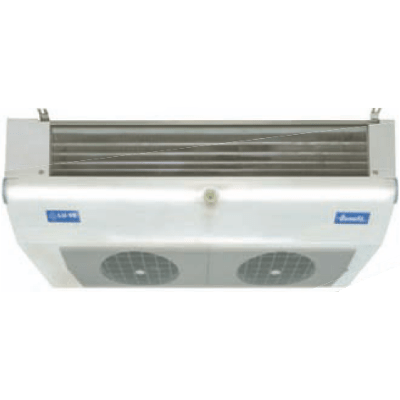

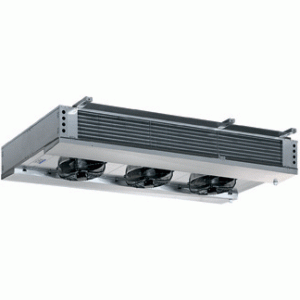

Aerovaporatori SHA

Caratteristiche principali

• Passo alette: 3 mm – 4,5 mm – 7 mm
• Da 1 a 4 ventilatori Ø 275 mm
• Funzionamento silenzioso e consumi di energia ridotti

Scambiatore di calore TURBOCOIL®2
Lo scambiatore di calore super efficiente Turbocoil® 2, caratterizzato dal più elevato rapporto Potenza/Costo ottenibile è realizzato con:

• tubi di rame di piccolo diametro con rigatura interna elicoidale ad alta efficienza progettata per l’evaporazione dei nuovi fluidi refrigeranti. Disponibile anche una versione per funzionamento con CO2 selezionabile con il software REFRIGER.
• alette (TURBOFIN® 2) di alluminio ad alta efficienza con speciale configurazione del profilo turbolenziatore per ridurre la deumidificazione e la formazione di brina.

Distributore e circuito refrigerante
I distributori ed i circuiti del refrigerante sono stati progettati per assicurare la massima efficienza dello scambiatore di calore nelle diverse condizioni d’impiego dell’aeroevaporatore.

Carenatura
I colori sono coerenti con l’impiego e studiati per meglio armonizzarsi con i materiali abitualmente usati nella costruzione di celle frigorifere. Le forme sono studiate per limitare i danni conseguenti ad impatti accidentali. Le griglie, i convogliatori e le fiancate sono realizzate con lo stesso materiale impiegato da più di un decennio – con i migliori risultati – nei frigoriferi commerciali a bassa temperatura





Passo alette 50 = 4,5mm
Modello			SHA	41-50	53-50	79-50
Potenza	(R404A)	TC 2,5°C (ΔT1 10k)	W	2950	3600	5500
		TC 0°C (ΔT1 8k)	W	2200	2650	4050
Portata d’aria			m3/h	1200	1440	2160
Frecci d’aria			m	10	11	12
Superficie estera			m2	7,7	10,6	15,9
Superficie interna			m2	0,8	1,0	1,5
Peso			kg	15,5	19,0	27,5
Elettroventilatori			Ø 275 mm x n°	2	2	3
Assorbimento motori			W	210	210	315
			A	1,30	1,30	1,95
Sbrinamento		Versione E 230V	W	900	1200	1750
Volume circuito			dm3	1,2	1,7	2,5
Attacchi entrata			Ø mm	12	12	12
Attacchi uscita			Ø mm	22	28	28
Dimensioni			A mm	930	1180	1630
			B mm	618	868	1318
∆T1 = differenza tra la temperatura dell’aria in entrata e la temperatura d’evaporazione del refrigerante.



Passo alette 80 = 7,0mm
Modello			SHA	17-80	28-80	35-80	52-80
Potenza	(R404A)	TC 2,5°C (ΔT1 10k)	W	1370	2270	2730	4260
		TC 0°C (ΔT1 8k)	W	1000	1700	2000	3150
Portata d’aria			m3/h	750	1340	1500	2250
Frecci d’aria			m	11	11	12	13
Superficie estera			m2	3,5	5,1	7,1	10,6
Superficie interna			m2	0,5	0,8	1,0	1,5
Peso			kg	10,0	15,0	18,0	26,0
Elettroventilatori			Ø 275 mm x n°	1	2	2	3
Assorbimento motori			W	105	210	210	315
			A	0,65	1,30	1,30	1,95
Sbrinamento		Versione E 230V	W	650	900	1200	1750
Volume circuito			dm3	0,9	1,2	1,7	2,5
Attacchi entrata			Ø mm	12	12	12	12
Attacchi uscita			Ø mm	22	22	28	28
Dimensioni			A mm	730	930	1180	1630
			B mm	418	618	868	1318
∆T1 = differenza tra la temperatura dell’aria in entrata e la temperatura d’evaporazione del refrigerante.
