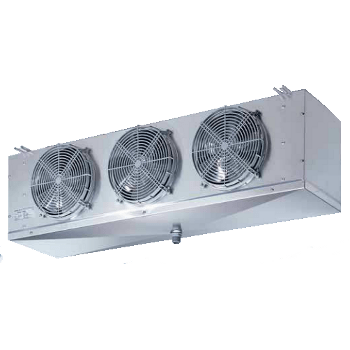

Aerovaporatori a soffitto RC

Aerovaporatori cubici a soffitto

Gli aeroevaporatori della serie RC sono stati ideati per essere installati in celle frigorifere per la conservazione di prodotti freschi e congelati.
La forma estremamente compatta, permette l’installazione anche in celle di dimensioni ridotte.
Tutti i modelli sono realizzati con un passo alette di 5,3 mm, geometria 25 x 22 e tubo 3/8″.
La serie ED, fornita di resistenze di sbrinamento già montate, é adatta per essere utilizzata alle basse temperature.
Il funzionamento in modalità aspirante del motoventilatore, evita la formazione di condensa sulla ventola.



Caratteristiche principali

  • Batteria
    La betteria è costituita con alette in alluminio (passo 5,3mm) e tubo in rame da 3/8″. La batteria viene collaudata con azoto / alio ad un pressione di 25 bar.
  • Motoventilatore
    Il motoventilatore utilizzato ha le seguenti caratteristiche
    • costruito nel rispetto delle norme EN 60335-1, con protezione termica interna
    • diametro ventola 250 mm, inclinazione 28°
    • alimentazione 23O-240V/1/50-60Hz
    • grado di protezione IP42
    • classe di isolamento B
    • temperatura di funzionamento da -40°C a +40°C
    • esecuzione elettrica conforme alla direttiva 2006/95/CE Bassa Tensione
  • Carenatura
    E’ realizzata in alluminio. Le soluzioni costruttive adottate conferiscono robustezza alla carenatura e garantiscono l’assenza di vibrazioni durante il funzionamento.
    Le viti, le rondelle e i dadi sono di acciaio inossidabile.



Caratteristiche Tecniche

Aerovaporatore RC dimensioni

Modello RC 125-16
125-16ED 		225-25
225-25ED 		225-30
225-30ED 		325-33
325-33ED 		325-45
425-45ED 		425-61
425-61ED
Capacità ΔT 10, cella 2°C W 1760 2740 3480 4140 4960 6870
Portata d’aria m3/h 736 1602 1445 2364 2167 2890
Freccia d’aria m 7 7,5 7 7,5 7 7
Superficie totale m2 5,59 7,36 11 11 16,5  21,9
Volume circuito evaporatore dm3 1,89 2,27 3,57 3,17 4,77 6,7
Motoventilatori n x ømm 1×250 2×250 2×250 3×250 3×250 4×250
Assorbimento motori (*)  A 0,45 0,9 0,9 1,35 1,35 1,8
W 65 130 130 195 195 260
Sbrinamento elettrico (*) W 750 1350 1350 1950 1950 2700
Peso netto vers. standard Kg 10,6 17,7 19,7 25,2 28,2 37,9
vers ED Kg 11,3 19 21 27 30 40,2
Dimensioni P 400 770 770 1140 1140 1510
L 574 944 944 1314 1314 1684
Attacchi ø ingresso 12 mm 12 mm 12 mm 12 mm 12 mm 12 mm
ø uscita 16 mm 16 mm 22 mm 22 mm 22 mm 28 mm
ø scarico 1″ Gas(33mm) 1″ Gas(33mm) 1″ Gas(33mm) 1″ Gas(33mm) 1″ Gas(33mm) 1″ Gas(33mm)
(*)Alimentazione elettrica: motoventilatori 230V-1-50Hz, sbrinamento elettrico predisposto per 400-3-50Hz



Scelta evaporatore
Per una corretta scelta dell’evaporatore, utilizzare le tabelle “Potenza Frigorifera”.
Nelle tabelle sono riportate le rese frigorifere calcolate per una temperatura cella che va da -30°C a +10°C ed un ∆T (differenza tra la temperatura dell’aria in entrata e la temperatura di evaporazione del refrigerante) che va da 5 a 10, utilizzando come refrigerante il gas R404A. Impiegando altri refrigeranti, la capacità va moltiplicata per il fattore correttivo di seguito riportato: R134a=0,91 ; R507/R404A=1.
I parametri per la scelta dell’evaporatore sono: la temperatura della cella, il valore ∆T ed il carico termico.
Nella colonna corrispondente alla temperatura cella desiderata, cercheremo il modello che in corrispondenza del ∆T richiesto, avrà una resa uguale o superiore al carico termico.

POTENZA FRIGORIFERA R404A
RC125-16 RC125-16ED
Tc -30°C -25°C -20°C -15°C -10°C -5°C 0°C 2°C 4°C 6°C 8°C 10°C 12°C 15°C
∆T 10 UR/RH 76% Watt 1220 1310 1390 1460 1540 1630 1730 1760 1780 1800 1830 1860 1920 2010
∆T 9 UR/RH 79% 1110 1190 1250 1310 1380 1460 1560 1580 1600 1610 1630 1690 1730 1790
∆T 8 UR/RH 82% 994 1060 1110 1160 1200 1270 1360 1380 1390 1400 1430 1480 1520 1580
∆T 7 UR/RH 85% 872 918 959 992 1040 1100 1180 1190 1200 1200 1250 1280 1320 1380
∆T 6 UR/RH 89% 742 777 807 835 876 931 1000 1010 1020 1030 1070 1110 1140 1185
∆T 5 UR/RH 93% 602 628 645 673 710 759 825 828 830 866 895 927 961 1012
RC225-25 RC225-25ED
Tc -30°C -25°C -20°C -15°C -10°C -5°C 0°C 2°C 4°C 6°C 8°C 10°C 12°C 15°C
∆T 10 UR/RH 76% Watt 1620 1830 2020 2170 2330 2500 2690 2740 2790 2830 2880 2940 3040 3190
∆T 9 UR/RH 79% 1510 1690 1830 1970 2100 2240 2440 2480 2520 2550 2590 2680 2750 2855
∆T 8 UR/RH 82% 1380 1530 1650 1760 1870 1990 2150 2180 2210 2240 2280 2360 2430 2535
∆T 7 UR/RH 85% 1240 1350 1450 1530 1630 1730 1870 1890 1910 1930 2000 2060 2120 2210
∆T 6 UR/RH 89% 1070 1160 1240 1300 1380 1480 1610 1620 1630 1660 1730 1790 1840 1915
∆T 5 UR/RH 93% 890 952 1000 1060 1130 1220 1330 1340 1350 1400 1450 1500 1560 1650
RC225-30 RC225-30ED
Tc -30°C -25°C -20°C -15°C -10°C -5°C 0°C 2°C 4°C 6°C 8°C 10°C 12°C 15°C
∆T 10 UR/RH 76% Watt 2310 2530 2720 2880 3020 3200 3420 3480 3530 3580 3630 3700 3820 4000
∆T 9 UR/RH 79% 2130 2310 2460 2600 2720 2880 3090 3130 3170 3210 3250 3360 3450 3585
∆T 8 UR/RH 82% 1930 2070 2190 2280 2410 2550 2740 2780 2800 2840 2890 2990 3070 3190
∆T 7 UR/RH 85% 1700 1810 1910 1980 2060 2190 2380 2400 2420 2420 2530 2600 2680 2800
∆T 6 UR/RH 89% 1460 1540 1600 1660 1750 1860 2010 2030 2040 2070 2160 2230 2300 2405
∆T 5 UR/RH 93% 1200 1260 1300 1350 1430 1520 1660 1670 1680 1750 1810 1880 1950 2055
RC325-33 RC325-33ED
Tc -30°C -25°C -20°C -15°C -10°C -5°C 0°C 2°C 4°C 6°C 8°C 10°C 12°C 15°C
∆T 10 UR/RH 76% Watt 2680 2960 3210 3400 3580 3810 4070 4140 4200 4290 4350 4440 4580 4790
∆T 9 UR/RH 79% 2470 2700 2890 3070 3220 3420 3670 3720 3770 3820 3860 3990 4100 4265
∆T 8 UR/RH 82% 2240 2430 2570 2720 2850 3030 3250 3290 3320 3360 3420 3540 3640 3790
∆T 7 UR/RH 85% 1980 2110 2240 2340 2470 2620 2820 2850 2870 2890 2990 3070 3160 3295
∆T 6 UR/RH 89% 1690 1800 1900 1980 2090 2220 2400 2420 2440 2470 2570 2650 2740 2875
∆T 5 UR/RH 93% 1390 1470 1530 1600 1700 1820 1980 1980 1990 2080 2150 2220 2300 2420
RC325-45 RC325-45ED
Tc -30°C -25°C -20°C -15°C -10°C -5°C 0°C 2°C 4°C 6°C 8°C 10°C 12°C 15°C
∆T 10 UR/RH 76% Watt 2640 3050 3430 3780 4090 4450 4840 4960  5060 5160 5260 5410 5600 5885
∆T 9 UR/RH 79% 2490 2840 3170 3450 3750 4060 4420 4520 4610 4690 4790 4960 5110 5335
∆T 8 UR/RH 82% 2310 2610 2890 3120 3350 3620 3940 4010 4080 4150 4250 4410 4550 4760
∆T 7 UR/RH 85% 2100 2350 2580 2740 2960 3190 3470 3530 3580 3630 3770 3890 4020 4215
∆T 6 UR/RH 89% 1860 2060 2220 2370 2550 2760 3020 3060 3100 3170 3300 3420 3540 3720
∆T 5 UR/RH 93% 1590 1740 1860 1980 2130 2300 2530 2560 2590 2700 2810 2920 3040 3220
RC425-61 RC425-61ED
Tc -30°C -25°C -20°C -15°C -10°C -5°C 0°C 2°C 4°C 6°C 8°C 10°C 12°C 15°C
∆T 10 UR/RH 76% Watt 4160 4660 5100 5500 5840 6260 6740 6870 6990 7100 7220 7380 7630 8005
∆T 9 UR/RH 79% 3870 4300 4670 4960 5250 5670 6110 6220 6320 6410 6510 6730 6930 7230
∆T 8 UR/RH 82% 3540 3900 4200 4440 4680 5000 5390 5480 5550 5630 5740 5950 6130 6400
∆T 7 UR/RH 85% 3170 3450 3700 3850 4090 4370 4710 4780 4830  4880 5050 5210 5370 5610
∆T 6 UR/RH 89% 2760 2970 3140 3290 3490 3740 4060 4110 4150 4220 4390 4550 4700 4925
∆T 5 UR/RH 93% 2310 2440 2560 2700 2870 3090 3380 3410 3440 3580 3720 4350 4000 4225
Tc = temperatura cella
