Aeroevaporatori SRE -

La nuova gamma SRE nasce per il settore della refrigerazione alimentare e trova applicazione negli impianti dove viene richiesto un raffreddamento rapido ed estremamente efficiente dei prodotti trattati.
Questi modelli possono essere utilizzati sia come raffreddatori che come surgelatori, sono la soluzione ideale per tutti i tipi di installazione (e dimensione cella).
Le unità, che vengono installate al suolo, sono composte da moduli verticali con 2 motoventilatori prementi a flusso d’aria orizzontale disponibili in 3 diametri (500, 560 e 630 mm), dotati di pale dal profilo speciale, che garantiscono la giusta circolazione dell’aria in cella grazie all’alta pressione che riescono a sviluppare.
La gamma risponde a tutti i più alti standard di qualità e rappresenta un esempio eccellente dell’attenzione che il nostro Gruppo pone nella progettazione e nella ricerca sui materiali e sulle prestazioni. Per le applicazioni speciali e le informazioni aggiuntive consultate il nostro Ufficio Tecnico.

Modello

25A07
25A10
25A12

24A07
24A10
24A12
25B07
25B10
25B12

25B07
24B10
24B12
25D07
25D10
25D12

45A07
45A10
45A12

44A07
44A10
44A12
45B07
45B10
45B12

25B07
24B10
24B12
25D07
25D10
25D12

65A07
65A10
65A12

64A07
64A10
64A12
65B07
65B10
65B12

65B07
64B10
64B12
65D07
65D10
65D12

85A07
85A10
85A12

84A07
84A10
84A12
85B07
85B10
85B12

85B07
84B10
84B12
85D07
85D10
85D12

Dimensioni

1290

2140

2990

3840

910

880

–

850

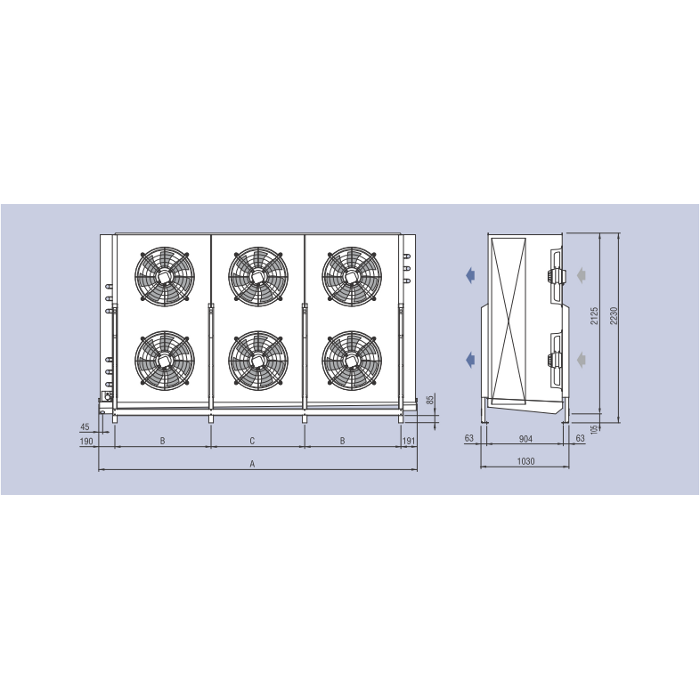

Modello			26A07 – 26B07 – 26D07 26A10 – 26B10 – 26D10 26A12 – 26B12 – 26D12	46A07 – 46B07 – 46D07 46A10 – 46B10 – 46D10 46A12 – 46B12 – 46D12	66A07 – 66B07 – 66D07 66A10 – 66B10 – 66D10 66A12 – 66B12 – 66D12
Dimensioni	mm	A	1540	2640	3740
		B	1160	1130	1130
		C	–	–	1100

Caratteristiche Tecniche

SRE07
Modello	SRE	24A07	25A07	25B07	26A07	26B07	26D07	44A07	45A07	45B07	46A07	46B07
Capacità	kW	17,3	19,1	22	28,6	34,3	41,3	34,4	37,8	44,1	56,7	69,1
Portata aria	m³/h	14950	17620	16410	25230	25230	23450	29900	35245	32820	50465	50465
Velocità aria	m/s	3,1	3,66	3,41	3,27	3,27	3,04	3,1	3,66	3,41	3,27	3,27
Pressione aggiunta	Pa	50	70	70	120	100	100	50	70	70	120	100
Sup. interna	m²	13,46	13,46	17,95	21,57	28,76	43,13	26,92	26,92	35,89	43,13	57,51
Sup. esterna	m²	75	75	99	119	159	239	149	149	199	239	318
Motoventilatori	n° x Ø mm	2 x 500	2 x 560	2 x 560	2 x 630	2 x 630	2 x 630	4 x 500	4 x 560	4 x 560	4 x 630	4 x 630
Assorb. motov.	A	3,5	4,4	4,4	8	8	8	7	8,8	8,8	16	16
Cap. nominale	kW	1,72	2,5	2,5	4,2	4,2	4,2	3,44	5	5	8,4	8,4
Capacità circuito	dm³	27,3	27,3	35,1	42,5	57,5	86,2	52,4	52,4	69,2	84	112
Sbrin. elettrico	W	10980	11130	13650	16050	17400	21450	22200	22500	27600	34740	37680
Attacco scarico	Ø (GAS)	2	2	2	2	2	2	2	2	2	2	2
Peso netto	kg	228	236	265	358	405	490	394	410	464	644	735
Modello	SRE	46D07	64A07	65A07	65B07	66A07	66B07	66D07	84A07	85A07	85B07
Capacità	kW	79,6	52,5	58	64,4	83,2	101	123	66,8	73	86
Portata aria	m³/h	46905	44850	52865	49230	75700	75700	70355	59800	70490	65645
Velocità aria	m/s	3,04	3,1	3,66	3,41	3,27	3,27	3,04	3,1	3,66	3,41
Pressione aggiunta	Pa	100	50	70	70	120	100	100	50	70	70
Sup. interna	m²	86,27	40,38	40,38	53,84	64,7	86,27	129,4	53,84	53,84	71,79
Sup. esterna	m²	478	224	224	298	358	478	716	298	298	397
Motoventilatori	n° x Ø mm	4 x 630	6 x 500	6 x 560	6 x 560	6 x 630	6 x 630	6 x 630	8 x 500	8 x 560	8 x 560
Assorb. motov.	A	16	10,5	13,2	13,2	24	24	24	14	17,6	17,6
Cap. nominale	kW	8,4	5,16	7,5	7,5	12,6	12,6	12,6	6,88	10	10
Capacità circuito	dm³	167	78,3	78,3	105	125	166	250	104	104	139
Sbrin. elettrico	W	46500	32700	33150	40650	52440	56880	70200	43200	43800	53700
Attacco scarico	Ø (GAS)	2	2	2	2	2	2	2	2	2	2
Peso netto	kg	901	566	590	673	929	1063	1331	732	764	870
Capacità nominale: calcolata in atmosfera secca (dry-conditions); refrigerante R404A; temperatura aria ingresso 0 °C; temperatura evaporazione –7 °C; ΔT 7 K.

SRE10
Modello	SRE	24A10	25B10	25A10	25B10	25D10	26A10	26B10	26D10	44A10	44B10	45A10	45B10	45D10	46A10	46B10
Capacità	kW	11	13,7	11,8	14,6	19,4	17	21,3	26,3	21,1	26,6	22,4	28,3	37,6	34,6	43,5
Portata aria	m³/h	15250	14950	17620	17015	16410	24340	24340	23450	30505	29900	35245	34030	32820	48685	48685
Velocità aria	m/s	3,16	3,1	3.66	3,53	3,41	3,15	3,15	3,04	3,16	3,1	3,66	3,53	3,41	3,15	3,15
Pressione aggiunta	Pa	50	50	80	80	50	150	120	120	50	50	80	80	50	150	120
Sup. interna	m²	13,46	17,95	13,46	17,95	26,92	21,57	28,76	43,13	26,92	35,89	26,92	38,89	53,84	43,13	57,51
Sup. esterna	m²	55	73	55	73	110	88	117	176	110	146	110	146	219	176	234
Motoventilatori	n° x Ø mm	2 x 500	2 x 500	2 x 560	2 x 560	2 x 560	2 x 630	2 x 630	2 x 630	4 x 500	4 x 500	4 x 560	4 x 560	4 x 560	4 x 630	4 x 630
Assorb. motov.	A	3,5	3,5	4,4	4,4	4,4	8	8	8	7	7	8,8	8,8	8,8	16	16
Cap. nominale	kW	1,72	1,72	2,5	2,5	2,5	4,2	4,2	4,2	3,44	3,44	5	5	5	8,4	8,4
Capacità circuito	dm³	27,3	36,4	27,3	36,4	54,5	43,1	56,3	85,1	52	70,4	52	70,4	106	83,9	111
Sbrin. elettrico	W	10980	13500	11130	13650	19950	16050	17400	21450	22200	27300	22500	27600	40350	34740	37680
Attacco scarico	Ø (GAS)	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
Peso netto	kg	214	238	222	246	259	336	374	446	375	410	391	426	451	600	674
Modello	SRE	46D10	64A10	64B10	65A10	65B10	65D10	66A10	66B10	66D10	84A10	84B10	85A10	85B10	85D10
Capacità	kW	50,3	30,3	38	32,1	40,3	53,9	52,2	65,8	56,8	43	53,7	45,9	57,3	76,2
Portata aria	m³/h	46905	45760	44850	52865	51050	49230	73030	73030	70355	61010	59800	70490	68065	65645
Velocità aria	m/s	3,04	3,16	3,1	3,66	3,53	3,41	3,15	3,15	3,04	3,16	3,1	3,66	3,53	3,41
Pressione aggiunta	Pa	120	50	50	80	80	50	150	120	120	50	50	80	80	50
Sup. interna	m²	86,27	40,38	53,84	40,38	53,84	80,76	64,7	86,27	129,4	53,84	741,79	53,84	71,79	107,68
Sup. esterna	m²	351	165	219	165	219	329	264	351	527	219	293	219	293	439
Motoventilatori	n° x Ø mm	4 x 630	6 x 500	6 x 500	6 x 560	6 x 560	6 x 560	6 x 630	6 x 630	6 x 630	8 x 500	8 x 500	8 x 560	8 x 560	8 x 560
Assorb. motov.	A	16	10,5	10,5	13,2	13,2	13,2	24	24	24	14	14	17,6	17,6	17,6
Cap. nominale	kW	8,4	5,16	5,16	7,5	7,5	7,5	12,6	12,6	12,6	6,88	6,88	10	10	10
Capacità circuito	dm³	168	78,3	104	78,3	104	157	125	166	250	104	138	104	138	208
Sbrin. elettrico	W	46500	32700	40200	33150	40650	59400	52440	56880	70200	43200	53100	43800	53700	78450
Attacco scarico	Ø (GAS)	2	2	2	2	2	2	2	2	2	2	2	2	2	2
Peso netto	kg	814	523	592	547	616	664	864	971	1201	675	762	707	794	844
Capacità nominale: calcolata in atmosfera secca (dry-conditions); refrigerante R404A; temperatura aria ingresso –32 °C; temperatura evaporazione –38 °C; ΔT 6 K.

SRE12
Modello	SRE	24A12	25B12	25A12	25B12	25D12	26A12	26B12	26D12	44A12	44B12	45A12	45B12	45D12	46A12	46B12
Capacità	kW	10,3	12,8	11,1	13,9	19	15,9	20,3	25,6	19,9	24,9	21,4	27	37,1	32,3	41,6
Portata aria	m³/h	15555	14950	18225	17620	17620	24340	25230	24340	31110	29900	36455	35245	35245	48685	50465
Velocità aria	m/s	3,23	3,1	3,78	3,66	3,66	3,15	3,27	3,15	3,23	3,1	3,78	3,66	3,66	3,15	3,27
Pressione aggiunta	Pa	50	50	80	80	50	150	120	120	50	50	80	80	50	150	120
Sup. interna	m²	13,46	17,95	13,46	17,95	26,92	21,57	28,76	43,13	26,92	35,89	26,92	35,89	53,84	43,13	57,51
Sup. esterna	m²	48	64	48	64	96	77	103	155	96	129	96	129	193	155	206
Motoventilatori	n° x Ø mm	2 x 500	2 x 500	2 x 560	2 x 560	2 x 560	2 x 630	2 x 630	2 x 630	4 x 500	4 x 500	4 x 560	4 x 560	4 x 560	4 x 630	4 x 630
Assorb. motov.	A	3,5	3,5	4,4	4,4	4,4	8	8	8	7	7	8,8	8,8	8,8	16	16
Cap. nominale	kW	1,72	1,72	2,5	2,5	2,5	4,2	4,2	4,2	3,44	3,44	5	5	5	8,4	8,4
Capacità circuito	dm³	27,3	36,4	27,3	36,4	54,5	43,1	56,3	85,1	52	70,4	52	70,4	106	83,9	111
Sbrin. elettrico	W	10980	13500	11130	13650	19950	16050	17400	21450	22200	27300	22500	27600	40350	34740	37680
Attacco scarico	Ø (GAS)	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
Peso netto	kg	214	238	222	246	259	336	374	446	375	410	391	426	451	600	674
Modello	SRE	46D12	64A12	64B12	65A12	65B12	65D12	66A12	66B12	66D12	84A12	84B12	85A12	85B12	85D12
Capacità	kW	28,8	28,8	35,8	30,8	38,8	53,3	48,6	62,8	83,6	40,5	50,4	43,7	54,7	75
Portata aria	m³/h	46665	46665	44850	54680	52865	52865	73030	75700	73030	62225	59800	72910	70490	70490
Velocità aria	m/s	3,23	3,23	3,1	3,78	3,66	3,66	3,15	3,27	3,15	3,23	3,1	3,78	3,66	3,66
Pressione aggiunta	Pa	50	50	50	80	80	50	150	120	120	50	50	50	50	50
Sup. interna	m²	40,38	40,38	53,84	40,38	53,84	80,76	64,7	86,27	129,4	53,84	71,79	53,84	71,79	107,68
Sup. esterna	m²	145	145	193	145	193	289	232	309	464	193	257	193	257	386
Motoventilatori	n° x Ø mm	6 x 500	6 x 500	6 x 500	6 x 560	6 x 560	6 x 650	6 x 630	6 x 630	6 x 630	8 x 500	8 x 500	8 x 560	8 x 560	8 x 560
Assorb. motov.	A	10,5	10,5	10,5	13,2	13,2	13,2	24	24	24	14	14	17,6	17,6	17,6
Cap. nominale	kW	5,16	5,16	5,16	7,5	7,5	7,5	12,6	12,6	12,6	6,88	6,88	10	10	10
Capacità circuito	dm³	78,3	78,3	104	78,3	104	157	125	166	250	104	138	104	138	208
Sbrin. elettrico	W	32700	32700	40200	33150	40650	59400	52440	56880	70200	43200	53100	43800	53700	78450
Attacco scarico	Ø (GAS)	2	2	2	2	2	2	2	2	2	2	2	2	2	2
Peso netto	kg	523	523	592	547	616	664	864	971	1201	675	762	707	794	844

Peso	0,0000 kg
Dimensioni	0,0000 × 0,0000 × 0,0000 cm
