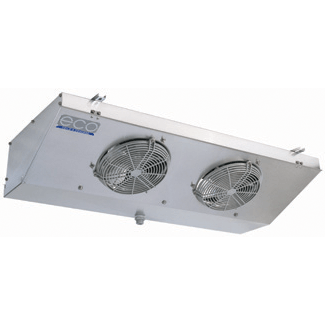

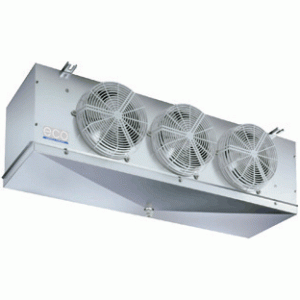

La gamma MTE trova applicazione nelle celle frigorifere di altezza ridotta impiegate per la conservazione di prodotti freschi e congelati.
Gli scambiatori ad elevata efficienza che equipaggiano l’intera serie sono realizzati con alette in alluminio dal profilo speciale e tubi di rame con rigatura interna, studiati per l’applicazione con i nuovi fluidi refrigeranti.
In funzione delle temperature di cella si distinguono in:
- MTE H4 per alte temperature (≥ +2 °C) con passo alette 4 mm;
- MTE L7 per basse temperature (≥ –25 °C) con passo alette 7 mm e sbrinamento elettrico ED.
I motoventilatori a doppia velocità impiegati possiedono le seguenti caratteristiche:
- diametro 250 mm, monofase 230V/1/50-60 Hz a poli schermati con griglia in poliammide caricato con fibra di vetro;
- grado di protezione IP 44;
- classe di isolamento B;
- termocontatto di protezione interno;
- temperatura massima di esercizio: +40 °C.
- connessione cavi rapida.
Nelle versioni con sbrinamento elettrico standard ED vengono impiegate resistenze in acciaio inox con terminali vulcanizzati predisposte per il collegamento 230V/1/50-60 Hz.
| Modello | MTE | 13H4 14H4 13L7 14L7 15L7 |
23H4 24H4 23L7 24L7 25L7 |
33H4 34H4 – 34L7 35L7 |
43H4 44E4 – 44L7 45L7 |

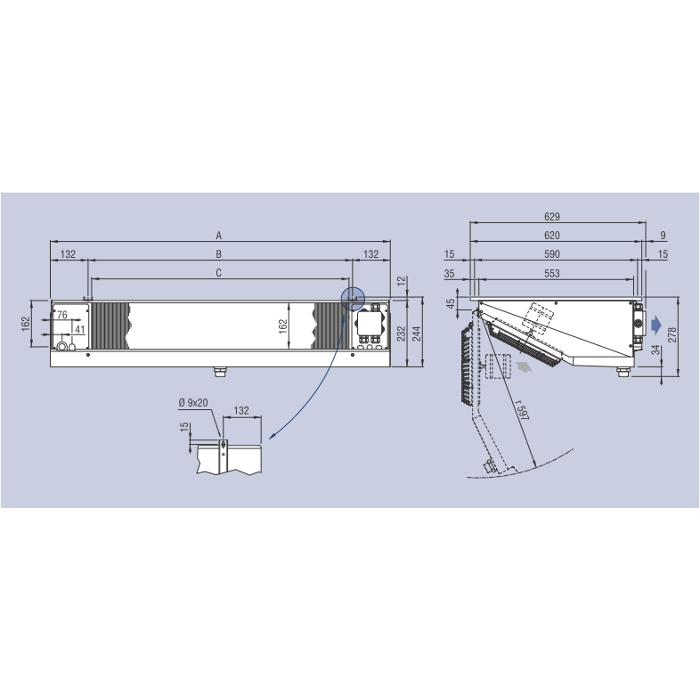

| Dimensioni | A | 739 | 1189 | 1639 | 2089 |
| B | 475 | 925 | 1375 | 1825 | |
| C | 450 | 900 | 1350 | 1800 |
Caratteristich Tecniche
| MTE H4 | |||||||||||
| Modello | 13H4 | 14H4 | 23H4 | 24EH4 | 33H4 | 34H4 | 43H4 | 34H4 | |||
| Capacità nominale | kW | 1,03 | 1,21 | 2,05 | 2,24 | 2,78 | 3,59 | 3,89 | 4,53 | ||
| Capacità | kW | 0,85 | 1 | 1,69 | 1,85 | 2,29 | 2,97 | 3,21 | 3,74 | ||
| Portata aria | m3/h | 670 | 600 | 1340 | 1200 | 2010 | 1800 | 2680 | 2400 | ||
| Freccia aria | m | 6 | 5 | 7 | 6 | 9 | 7 | 10 | 9 | ||
| Superficie interna | m2 | 0,4 | 0,6 | 0,8 | 1,1 | 1,2 | 1,7 | 1,4 | 2,3 | ||
| Superficie esterna | m2 | 3,9 | 5,2 | 7,8 | 10,4 | 11,7 | 15,6 | 15,6 | 20,8 | ||
| Cap. circuito | dm3 | 0,8 | 1,2 | 1,6 | 2,3 | 2 | 3,4 | 2,7 | 4 | ||
| Sbrin. elettrico | dm3 | 450 | 450 | 900 | 900 | 1330 | 1130 | 1750 | 1750 | ||
| Attacchi scamb. | In (SAE) | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | ||
| Out (mm) | 16 | 16 | 1,6 | 16 | 16 | 22 | 22 | 22 | |||
| Peso netto | kg | 11,5 | 12,5 | 18 | 19,5 | 28,5 | 30,5 | 32 | 35 | ||
| MTE L7 | |||||||||||
| Modello | 13L7 | 14L7 | 15L7 | 23L7 | 24L7 | 25L7 | 34L7 | 35L7 | 44L7 | 45L7 | |
| Capacità nominale | kW | 0,79 | 1,00 | 1,12 | 1,62 | 2,00 | 2,25 | 3,00 | 3,30 | 3,89 | 4,46 |
| Capacità | kW | 0,65 | 0,82 | 0,92 | 1,33 | 1,65 | 1,65 | 2,48 | 2,73 | 3,20 | 3,68 |
| Portata aria | m3/h | 760 | 710 | 670 | 1520 | 1420 | 1340 | 2130 | 2010 | 2840 | 2680 |
| Freccia aria | m | 7 | 6 | 6 | 8 | 7 | 7 | 9 | 8 | 10 | 9 |
| Superficie interna | m2 | 0,4 | 0,6 | 0,7 | 0,8 | 1,1 | 1,4 | 1,7 | 2,0 | 2,0 | 2,7 |
| Superficie esterna | m2 | 2,4 | 3,1 | 3,9 | 4,7 | 6,3 | 7,8 | 9,4 | 11,7 | 12,5 | 15,7 |
| Capacità circuito | dm3 | 0,8 | 1,2 | 1,4 | 1,6 | 2,3 | 2,7 | 3,4 | 4 | 4 | 5,3 |
| Sbrim. elettrico | W | 675 | 675 | 675 | 1350 | 1350 | 1350 | 1995 | 1995 | 2625 | 2625 |
| Attacchi scamb. | In (SAE) | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
| Out (mm) | 16 | 16 | 16 | 16 | 22 | 22 | 22 | 22 | 22 | 22 | |
| Peso netto | kg | 11 | 12 | 13 | 17 | 16,5 | 20 | 27 | 29 | 30 | 33 |
| Dati comuni | |||||||||||
| Motoventilatori | n° x Ø mm | 1×250 | 1×250 | 1×250 | 2×250 | 2×250 | 2×250 | 3×250 | 4×250 | 4×250 | 4×250 |
| Assorb. motov. | A | 0,68 | 0,68 | 0,68 | 1,36 | 1,36 | 1,36 | 2,04 | 2,04 | 2,72 | 2,72 |
| Potenza nom. | W | 95 | 95 | 95 | 190 | 190 | 190 | 285 | 285 | 380 | 380 |
| Attacco scarico | Ø (GAS) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
