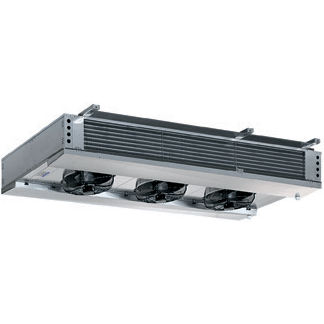

La gamma IDE a doppio flusso è stata pensata per l’impiego nelle grandi celle frigorifere e magazzini refrigerati di altezza ridotta, adatti alla conservazione di prodotti freschi e congelati.
Gli scambiatori ad elevata efficienza che equipaggiano l’intera serie sono realizzati con alette in alluminio dal profilo speciale e tubi di rame con rigatura interna, studiati per l’applicazione con i nuovi fluidi refrigeranti.
In funzione delle temperature di cella si distinguono in:
- IDE-4 per alte temperature (≥ +2 °C) con passo alette 4,5 mm;
- IDE-7 per medie temperature (≥ –25 °C) con passo alette 7,0 mm (è consigliata la versione con sbrinamento elettrico ED);
- IDE-10 per basse temperature (≥ –35 °C) con passo alette 10,0 mm (è consigliata la versione con sbrinamento elettrico ED).
I motoventilatori standard impiegati possiedono le seguenti caratteristiche:
- diametro 450 e 560 mm, trifase a doppia velocità 400V/3/50 Hz a rotore esterno con griglia in acciaio trattato con vernice epossidica;
- grado di protezione IP 54;
- classe di isolamento B;
- termocontatto di protezione interno;
- temperatura massima di esercizio: +40 °C.
Nelle versioni con sbrinamento elettrico standard ED vengono impiegate resistenze in acciaio inox con terminali vulcanizzati, predisposte per il collegamento 400V/3/50-60 Hz.

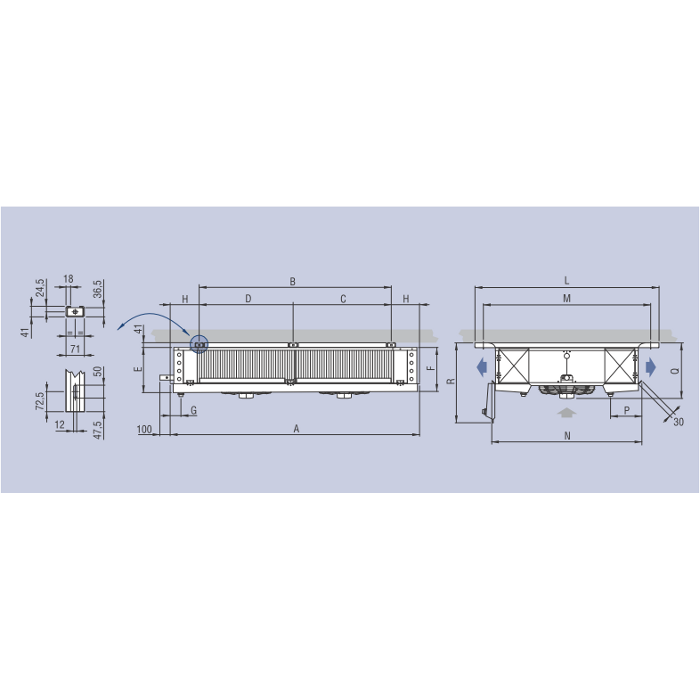

| Modello | IDE | 41×04 41×07 41×10 | 42×04 42×07 42×10 | 43×04 43×07 43×10 | 52×04 52×07 52×10 | 53×04 53×07 53×10 | 54×04 54×07 54×10 |
| Dimensioni | A | 1300 | 2150 | 3000 | 2760 | 3860 | 4960 |
| B | 814 | 1664 | 2514 | 2164 | 3264 | 4364 | |
| C | – | – | 1700 | 1100 | 2 X 1100 | 3 X 1100 | |
| D | – | – | 814 | 1064 | 1064 | 1064 | |
| E | 406 | 410 | 415 | 538 | 543 | 550 | |
| F | 400 | 400 | 400 | 530 | 530 | 530 | |
| G | 85 | 85 | 85 | 90 | 90 | 90 | |
| H | 243 | 243 | 243 | 298 | 298 | 298 | |
| L | 1594 | 1594 | 1594 | 1809 | 1809 | 1809 | |
| M | 1449 | 1449 | 1449 | 1664 | 1664 | 1664 | |
| N | 1290 | 1290 | 1290 | 1505 | 1505 | 1505 | |
| O | 280 | 280 | 280 | 280 | 280 | 280 | |
| N | 490 | 490 | 490 | 680 | 680 | 680 | |
| N | 695 | 695 | 695 | 835 | 835 | 835 |
Caratteristich Tecniche
| IDE-4 | |||||||||||||
| Modello | 41A04 | 41B04 | 42A04 | 42B04 | 43A04 | 43B04 | |||||||
| Velocità | High | Low | High | Low | High | Low | High | Low | High | Low | High | Low | |
| Capacità nominale | kW | 8,27 | 7,38 | 9,61 | 8,33 | 16,8 | 14,9 | 18,5 | 16,2 | 25,4 | 22,3 | 28,6 | 24,8 |
| Capacità | kW | 6,84 | 6,09 | 7,94 | 6,88 | 13,9 | 12,3 | 15,3 | 13,4 | 21 | 18,6 | 23,6 | 20,5 |
| Portata aria | m3/h | 4000 | 3290 | 3800 | 3100 | 8000 | 6580 | 7600 | 6200 | 12000 | 9670 | 11400 | 9300 |
| Freccia aria | m | 2 x 11 | 2 x 7 | 2 x 10 | 2 x 6 | 2 x 12 | 2 x 8 | 2 x 11 | 2 x 7 | 2 x 13 | 2 x 9 | 2 x 12 | 2 x 8 |
| Superficie interna | m2 | 5,1 | 6,8 | 10,3 | 13,7 | 15,4 | 20,5 | ||||||
| Superficie esterna | m2 | 42 | 56 | 64 | 112 | 126 | 168 | ||||||
| IDE-7 | |||||||||||||
| Modello | 41A07 | 41B07 | 42A07 | 42B07 | 43A07 | 43B07 | |||||||
| Velocità | High | Low | High | Low | High | Low | High | Low | High | Low | High | Low | |
| Capacità nominale | kW | 7,37 | 7,10 | 8,70 | 7,46 | 14,9 | 14,4 | 16,9 | 14,6 | 22,5 | 21,6 | 26,1 | 22,4 |
| Capacità | kW | 6,08 | 5,87 | 7,19 | 6,16 | 12,3 | 11,9 | 14 | 12,1 | 18,6 | 17,9 | 21,6 | 16,5 |
| Portata aria | m3/h | 4200 | 3450 | 4000 | 3200 | 8400 | 6900 | 8000 | 6400 | 12600 | 10650 | 12000 | 9600 |
| Freccia aria | m | 2 x 12 | 2 x 9 | 2 x 11 | 2 x 8 | 2 x 13 | 2 x 10 | 2 x 12 | 2 x 9 | 2 x 14 | 2 x 11 | 2 x 13 | 2 x 10 |
| Superficie interna | m2 | 5,1 | 6,8 | 10,3 | 13,7 | 15,4 | 20,5 | ||||||
| Superficie esterna | m2 | 28 | 37,5 | 56,5 | 75 | 84,5 | 113 | ||||||
| IDE-10 | |||||||||||||
| Modello | 41A04 | 41B04 | 42A04 | 42B04 | 43A04 | 43B04 | |||||||
| Velocità | High | Low | High | Low | High | Low | High | Low | High | Low | High | Low | |
| Capacità nominale | kW | 6,54 | 5,73 | 7,65 | 6,65 | 13,2 | 11,5 | 15 | 13,1 | 19,9 | 17,3 | 23 | 20,1 |
| Capacità | kW | 5,40 | 4,73 | 6,32 | 5,50 | 10,9 | 9,54 | 12,4 | 10,8 | 16,4 | 14,3 | 19 | 16,6 |
| Portata aria | m3/h | 4450 | 3600 | 4100 | 3350 | 8900 | 7200 | 8200 | 6700 | 13350 | 10800 | 12300 | 10500 |
| Freccia aria | m | 2 x 13 | 2 x 10 | 2 x 12 | 2 x 9 | 2 x 14 | 2 x 11 | 2 x 13 | 2 x 10 | 2 x 15 | 2 x 12 | 2 x 14 | 2 x 11 |
| Superficie interna | m2 | 5,1 | 6,8 | 10,3 | 13,7 | 15,4 | 20,5 | ||||||
| Superficie esterna | m2 | 21 | 27,5 | 41,5 | 55,5 | 62 | 63 | ||||||
| Dati comuni | |||||||||||||
| Capacità circuito | dm3 | 11,1 | 14,8 | 21,1 | 26,4 | 31,2 | 41,6 | ||||||
| Motoventilatori | n° x Ø mm | 1 x 450 | 1 x 450 | 2 x 450 | 2 x 450 | 3 x 450 | 3 x 450 | ||||||
| Assorb. motov. | A | 0,79 | 0,53 | 0,79 | 0,53 | 1,58 | 1,06 | 1,58 | 1,06 | 2,37 | 1,59 | 2,37 | 1,59 |
| Potenza nominale | W | 430 | 330 | 430 | 330 | 860 | 660 | 660 | 660 | 1290 | 990 | 1290 | 990 |
| Sbrin. elettrico | W | 5040 | 5040 | 10200 | 10200 | 15000 | 15000 | ||||||
| Attacchi scamb. | In (mm) | 16 | 16 | 22 | 22 | 28 | 28 | ||||||
| Out (mm) | 35 | 35 | 42 | 42 | 42 | 42 | |||||||
| Attacco scarico | Ø (GAS) | 2 x 1 | 2 x 1 | 2 x 1 | 2 x 1 | 2 x 1 | 2 x 1 | ||||||
| Peso netto | kg | 80 | 80 | 145 | 145 | 206 | 206 | ||||||
