La gamma EP è stata pensata per l’applicazione a parete in armadi frigoriferi, vetrine refrigerate e piccole celle frigorifere.
Gli scambiatori ad elevata efficienza che equipaggiano l’intera serie sono realizzati con alette in alluminio dal profilo speciale e tubi di rame, studiati per l’applicazione con i nuovi fluidi refrigeranti. Il passo fra le alette è di 3,5/7 mm differenziato.
Per temperature di cella fino a –5 °C si consiglia la versione con sbrinamento elettrico, mentre per temperature inferiori (≥ –12 °C) si consiglia l’installazione aggiuntiva della resistenza elettrica nella vaschetta.
I motoventilatori standard impiegati possiedono le seguenti caratteristiche:
- diametro 230 mm, monofase 230V/1/50-60 Hz e griglia in poliammide caricato con fibra di vetro;
- grado di protezione IP 42;
- classe di isolamento B;
- termocontatto di protezione interno;
- temperatura massima di esercizio: +40 °C.
Nelle versioni con sbrinamento elettrico standard ED vengono impiegate resistenze in acciaio inox con terminali vulcanizzati predisposte per il collegamento 230V/1/50-60 Hz.

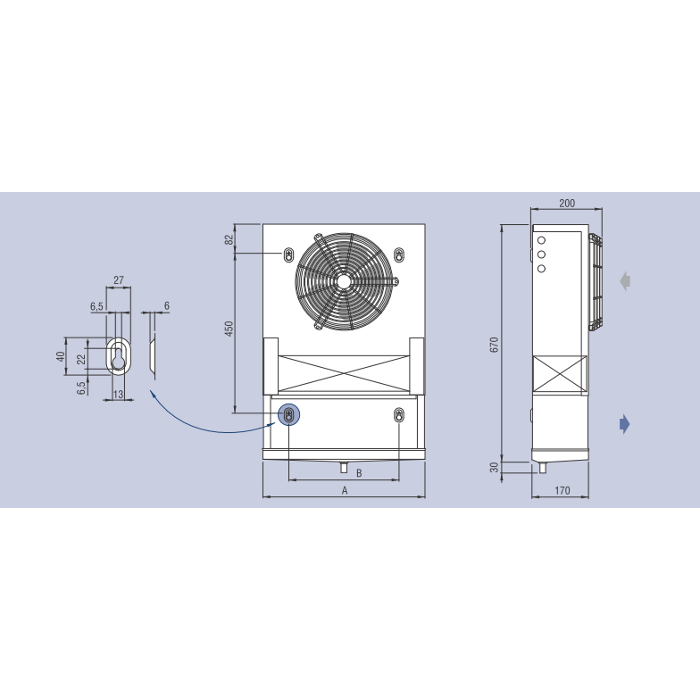

| Modello | EP | 80 | 100 | 200 | 300 |
| Dimensioni | A | 460 | 460 | 810 | 1160 |
| B | 310 | 310 | 660 | 1010 |
Caratteristich Tecniche
| Modello | EP | 80 | 100 | 200 | 300 |
| Capacità nominale | kW | 0,55 | 0,40 | 0,63 | 0,85 |
| Capacità | kW | 0,46 | 0,33 | 0,52 | 0,70 |
| Portata aria | m3/h | 478 | 260 | 580 | 520 |
| Freccia aria | m | 3 | 2,5 | 5 | 4,5 |
| Superficie interna | m2 | 0,1 | 0,2 | 0,2 | 0,4 |
| Superficie esterna | m2 | 1,6 | 2,6 | 2,8 | 4,1 |
| Motoventilatori | n° x Ø mm | 1×200 | 1×200 | 2×200 | 2×200 |
| Assorbimento motov. | A | 0,35 | 0,35 | 0,7 | 0,7 |
| Potenza nominale | W | 53 | 53 | 106 | 106 |
| Capacità circuito | dm3 | 0,33 | 0,48 | 0,54 | 0,8 |
| Sbrinamento elettrico | W | 480 | 480 | 650 | 650 |
| Attacchi scambiatore | In | 10mm | 10mm | 10mm | 10mm |
| Out (mm) | 10 | 10 | 10 | 10 | |
| Attacco scarico | Ø (GAS) | 1/2 | 1/2 | 1/2 | 1/2 |
| Peso netto | kg | 4,3 | 4,9 | 7,1 | 7,7 |
