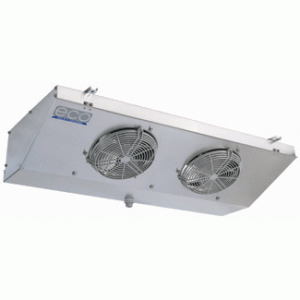

Aeroevaporatori DFE

La gamma DFE a doppio flusso trova applicazione nelle celle frigorifere di altezza ridotta utilizzate per la conservazione di prodotti freschi e congelati. I modelli sono dotati di motoventilatori a doppia velocità. Grazie a questa caratteristica, lo stesso apparecchio può essere impiegato per ottenere una ventilazione normale o ridotta (con minima rumorosità).
Gli scambiatori ad elevata efficienza che equipaggiano l’intera serie sono realizzati con alette in alluminio dal profilo speciale e tubi di rame con rigatura interna, studiati per l’applicazione con i nuovi fluidi refrigeranti.
In funzione delle temperature di cella si distinguono in:

  • DFE H3 per alte temperature (≥ +2 °C) con passo alette 3,5 mm;
  • DFE L7 per basse temperature (≥ –25 °C) con passo alette 7,0 mm (è consigliata la versione con sbrinamento elettrico ED).

I motoventilatori a doppia velocità impiegati possiedono le seguenti caratteristiche:

  • diametro 315 mm monofase 230V/1/50-60 Hz a rotore esterno con condensatore incorporato e griglia in poliammide caricato con fibra di vetro;
  • grado di protezione IP 44;
  • classe di isolamento F;
  • termocontatto di protezione interno;
  • temperatura massima di esercizio: +40 °C.

Nelle versioni con sbrinamento elettrico standard ED vengono impiegate resistenze in acciaio inox con terminali vulcanizzati predisposte per il collegamento 400V/3/50-60 Hz.

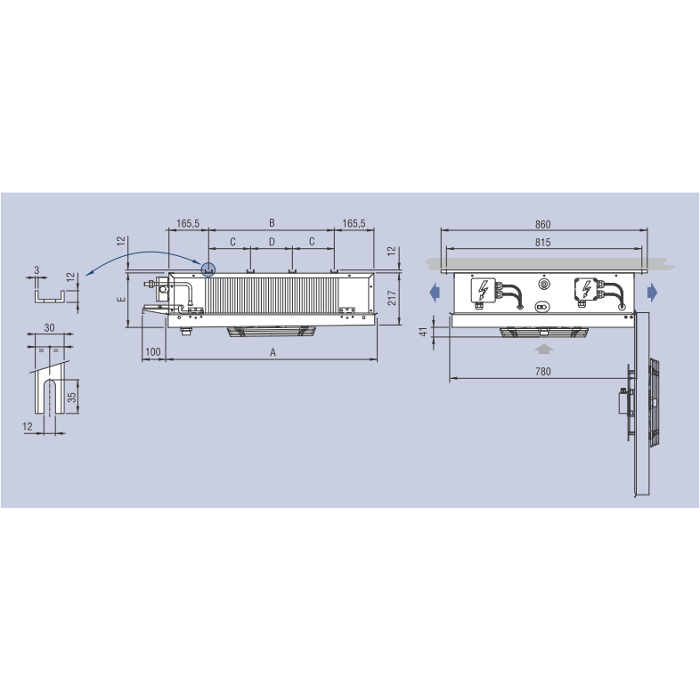

DFE dimensioni

Modello DEF 31EH3
31EL7		 32EH3
32EL7		 33EH3
33EL7		 34EH3
34EL7		 35EH3
35EL7		 36EH3
36EL7
Dimensioni A 885 1435 1985 2535 3085 3635
B 524 1074 1624 2174 2724 3274
C – – 812 1087 1087 1087
D – – – – 1037 1100
E 230 235 240 245 250 255

Caratteristich Tecniche

DFE H3
Modello 31EH3 32EH3 33EH3 34EH3 35EH3 36EH3
Velocità High Low High Low High Low High Low High Low High Low
Capacità nominale kW 2,97 2,47 5,52 4,78 8,47 7,13 11,28 9,72 14,3 12,1 16,1 13,9
Capacità kW 2,45 2,04 4,56 3,95 7,00 5,89 9,32 8,03 11,8 10 13,3 11,5
Portata aria m3/h 1450 1100 2900 2200 4350 3300 5800 4400 7250 5500 8700 6600
Freccia aria m 2 x 7 2 x 5 2 x 8 2 x 6 2 x 9 2 x 7 2 x 10 2 x 8 2 x 12 2 x 9 2 x 14 2 x 11
Superficie interna m2 1,4 2,8 4,1 5,5 6,9 8,3
Superficie esterna m2 14,3 28,6 42,9 57,2 71,5 85,8
Peso netto kg 24 40 52 74 83 103
DFE L7
Modello 31EL7 32EL7 33EL7 34EL7 35EL7 36EL7
Velocità High Low High Low High Low High Low High Low High Low
Capacità nominale kW 2,17 1,92 4,19 3,63 6,42 5,48 8,48 7,32 10,3 9,4 12,5 10,8
Capacità kW 1,79 1,58 3,56 3,00 5,30 4,53 7,00 6,05 8,51 7,47 10,4 8,94
Portata aria m3/h 1550 1200 3100 2400 4650 3600 6200 4800 7750 6000 9300 7200
Freccia aria m 2 x 8 2 x 6 2 x 9 2 x 7 2 x 10 2 x 8 2 x 11 2 x 9 2 x 13 2 x 10 2 x 15 2 x 12
Superficie interna m2 1,4 2,8 4,1 5,5 6,9 8,3
Superficie esterna m2 7,6 15,2 22,8 30,4 38 45,6
Peso netto kg 24 39 50 72 80 90
Dati comuni
Motoventilatori n° x 0 mm 1 x 315 2 x 315 3 x 315 4 x 315 5 x 315 6 x 315
Assorb. motov. A 0,5 0,43 1 0,86 1,5 1,29 2 1,72 2,5 2,15 3 2,58
Potenza nominale W 110 95 220 190 330 286 440 380 550 475 660 570
Capacità circuito dm3 3,1 5,9 8,6 11,3 12,6 15
Sbrim. elettrico W 1500 3000 4500 6000 7500 8550
Attacchi scamb. In (SAE) 1/2 1/2 1/2 1/2 5/8 5/8
Out (mm) 16 22 28 35 35 35
Attacco scarico Ø (GAS) 1 1 1 1 1 1
