A4E500-AM03-01

Ventilatore assiale con griglia

  • Peso: 10.5kg
  • Dimensioni: 500mm
  • Materiale:
    • Griglia di protezione: acciaio, fosfatato e rivestito in plastica nera
    • Anello a muro: PC / plastica ABS Bayblend FR110
    • Lame: acciaio laminato pre-fuso, spruzzato con plastica polipropilene
    • Rotore: rivestito in nero
  • Numero di lame: 5
  • Direzione della rotazione: in senso antiorario, vedere sul rotore
  • Tipo di protezione: IP 54
  • Classe di isolamento: “F”
  • Posizione di montaggio: albero in orizzontale o rotore sul fondo; rotore in cima su richiesta.
  • Scarico della condensa: Lato rotore
  • Modalità di funzionamento: funzionamento continuo (S1)
  • Cuscinetti: cuscinetti a sfera
  • Cavi elletrici: tramite morsettiera, condensatore integrato collegato tramite morsettiera
  • Protezione del motore: protezione contro il sovraccarico termico (TOP)
  • Uscita cavi: assiale
  • Classe protezione: I (EN 61800-5-1)
  • Prodotto conforme agli standards: CE
  • Approvato da: VDE (EN 60034)

Caratteristiche nominali

Fase 1~ 1~
Voltaggio nominale VAC 230 230
Frequenza Hz 50 60
Carico massimo
Validità per lo standard CE CE
Velocità min-1 1300 1400
Potenza in entrata W 680 880
Assorbimento di corrente A 3.0 3.88
Condensatore del motore µF 12 12
Tensione sul condensatore VDB 450 450
Pressione max. Pa 150 100
Temperatura ambientale °C 65 40

Griglia in abbinamento:

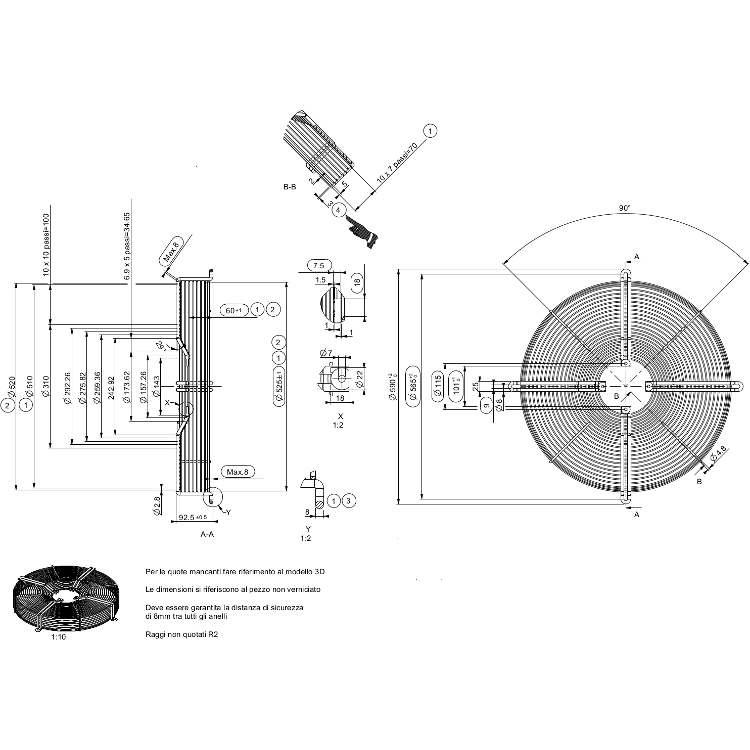

Griglia 500 ebm-papst ridotta
